Einzelteile und Komplett Bausätze für Membran Projekte aller Art
CAD entwickelt, CNC gefertigt
1:1 passend für Zylinder aller Tuning Anbieter
Mit besten Grüßen aus Simson County Suhl

             allgemeines zu Membran



     warum 4 Klappen Systeme übersprungen werden


 Bausatz 1
 für Motoren mit Alltagsnutzung, leichtes und mittleres Tuning

 Basis 6 Klappen Membran mit starren Gummi Anschluss.  Anschlussweite 35 mm
 Passt an Zylinder aller Tuning Anbieter mit Gussbuchse und Nicasil
 Passt auch an Metra, Zündapp, Sachs und weitere

 Hier Hinweise die sonst in Werbung weg gelassen wird sobald GmbH`s auf Umsatz aus sind
 1. Für Simson werden 30° Neigungswinkel benötigt. Für Zündapp 45°. Der Anschlusswinkel des Gummis hat jedoch nur 10°.
 Damit steht der Vergaser hinten steil hoch und passt nicht an den Luftkasten. Steilstellung stört auch Leerlauf Funktion (Düse vorn)
 2. Die Rastlippen für den Vergaser passen nicht zu Polini und Malossi Vergaser. Auch nicht zu PWK, Koso, Keihin.
 Folglich muss die Schlauchschelle besonders fest gezogen werden damit der Vergaser nicht heraus rutscht
 Die Rastlippe wird dabei platt Gequetscht. Leider quetscht die Schlauchschelle den Gummi sehr stark auseinander
 bis der Vergaser innen nicht mehr Bündig an der Übergangskante sitzt. So entsteht innen ein Absatz in dem sich Mischöl fängt
 Hinweis anbei:
 Der gleiche Effekt tritt bei schlitzgesteuerte Zylinder auf die einen Gummi Anschluss nutzen.
 Auch diese Gummis haben falschen Winkel und unkorrekte Vergaseraufnahme


für Vergaser 24 bis 30 mm Durchlass
für Hubraum 50 bis 140 ccm

Komplett Satz mit Membran.......................... 140,00€
Im Set enthalten sind :

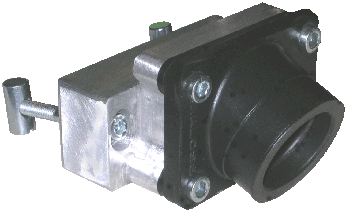

- Gummi Flansch starr + 4 Schrauben

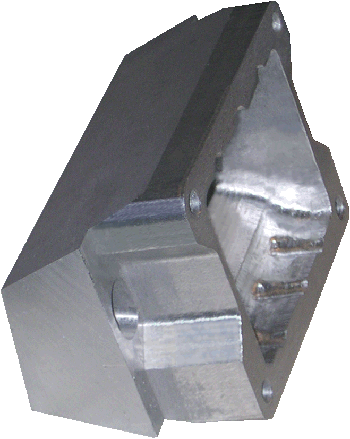

- CNC Alu Membrangehäuse
- 6 Klappen Membran
- 2 Halterungen + Schrauben + Dichtungen

- Gehäuse Maße B90 mm, H54 mm, T43 mm
- Vergasersteckflansch Durchmesser 35 mm
- Lochabstand 60 x 40 mm
- Zylinderaufnahme 2xM6 Lochabstand 79 mm
passgenaue Anschlagbündige Innenkontur zur Membran
ohne Totraum


 Bausatz 2
 gleicher Bausatz wie voran. Jedoch mit X360 Gummi + Aluplatte. Anschluss rundum Drehbar

 Winkel hierbei 30° (auch mit 45° Verfügbar)

 Korrekte Anordnung der Rastlippen für Malossi, Polini Vergaser und PWK, Koso, Keihin


für Motoren mit Alltagsnutzung, leichtes und mittleres Tuning



links Standard, rechts mit Boost Anschluss
Boost ist eine Erweiterung zur Steigerung der
Kraft im unteren und mittleren Nutzband
ohne sonstige Änderungen
Benötigt keine Umbedüsung im Vergaser

für Vergaser 24 bis 30 mm Durchlass
für Hubraum 50 bis 140 ccm

Komplett Satz mit Membran.......................... 160,00€

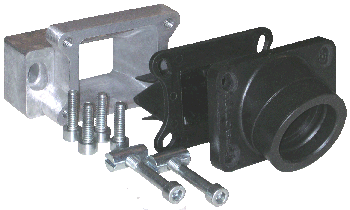

Im Set enthalten sind :

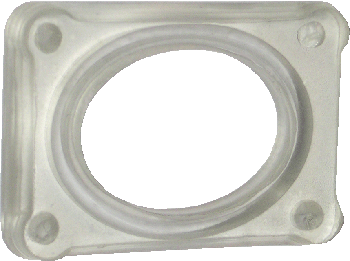

- CNC Vergaserplatte + 4 Schrauben
-

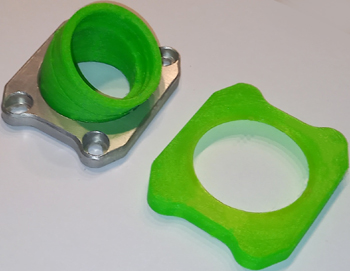

X360 Gummi Flansch drehbar
- CNC Alu Membrangehäuse
- 6 Klappen Membran
- 2 Halterungen + Schrauben + Dichtungen

- Gehäuse Maße B90 mm, H54 mm, T43 mm
- Vergasersteckflansch Durchmesser 35 mm
- Lochabstand 60 x 40 mm
- Zylinderaufnahme 2xM6 Lochabstand 79 mm
passgenaue Anschlagbündige Innenkontur zur Membran
ohne Totraum

Die Gummis sind auch einzeln verfügbar
mit
35 mm und 40 mm Steckflansch
Standard Winkel 30° Gibts auch mit 20° und 40°


 Bausatz 3
 wie voran 1 und 2

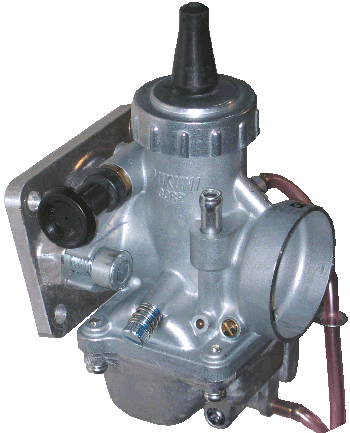

 Bausatz 3 jedoch mit Alu Aufnahme für Mikuni VM 20, VM 24, VM 26
 für Motoren mit Alltagsnutzung, leichtes und mittleres Tuning

für Hubraum 50 bis 140 ccm

Komplett Satz mit Membran.......................... 140,00€
Im Set enthalten sind :

- CNC Vergaserplatte + 4 Schrauben
- CNC Alu Membrangehäuse
- 6 Klappen Membran
- 2 Halterungen + Schrauben + Dichtungen

- Gehäuse Maße B90 mm, H54 mm, T43 mm
- Lochabstand im Vergaserflansch 51mm  2 x M8
- Lochabstand Membran 60 x 40 mm
- Zylinderaufnahme 2xM6 Lochabstand 79 mm
passgenaue Anschlagbündige Innenkontur zur Membran
ohne Totraum

Vergaser Befestigung mit 2xM8 Inbus
für leichteste Montage auch in Roller und Schwalbe

Mikuni Vergaser haben 43 mm Anschluss zum Luftkasten
Wir bieten alle Gummi Anschlüsse für jeden Luftkasten auch

S51, Roller, Schwalbe


Hier wird nun der Bereich leichtes bis mittleres Tuning verlassen
Weiter gehts in höheres Tuning für Alltag und Rennsport
100% Geeignet zum Nachrüsten für Zylinder aller namhaften Tuning Anbieter
Dort sind meißt Gummis aus dem Massen Commerz Bereich in Verwendung

Diese setzen zwangsläufig Baugrenzen
was mit Umrüstsätzen von hier Überwunden wird

  Bausatz 4 speziell für MTX 130
   Wie ist es Möglich schon gute 30 PS MTX Leistung nochmal gut 10 PS anzuheben ?
   Ein spezieller Membran Bausatz ist die Voraussetzung und Lösung in Einem.
   Was bei der guten MTX Leistung vielen nicht klar ist wird erst klar wenn man die MTX Details kennt.
   Auf den Punkt gebracht
   Hat Dein MTX Zylinder das serielle Membrangehäuse mit Lochabstand 60x40 dann ist er auf Sparflamme gefüttert.
   Völlig egal ob er mit große V-Force Membran und 34er Vergaser Bestückt ist.
   Genau diese Größen sind am MTX Sparflamme.
   Zur Erklärung:
   Das Membrangehäuse mit Lochabstand 60x40 stammt aus der 80er Fertigung und war ursprünglich für MTX 80 Größe Erdacht
   Dann wurde das selbe Gehäuse für MTX 130 Übernommen.
   Seitdem wird versucht auf irgendwelche Arten größere Membrane einzubauen wobei V-Force guten Fortschritt leistete.
   Das Ziel ist größere Vergaser zu verwenden die zu 130 ccm passen. Quasi doppelt so groß wie ursprüngliche 80 ccm
   Um die V-Force Membran rein zu bekommen muss mit Spacer gearbeitet werden.
   Das ist schon mal der 1. Dämpfer der keine volle Leistung ermöglicht. Volumensache.
   Der Lochabstand 60x40 ist der 2. Dämpfer weil der nur Membrane mit 60x40 ermöglicht.
   Zu kleiner Querschnitt für 130 ccm.
   Damit bleiben alle Bemühungen auf angemessene Leistungen immer auf halben Stand.
   Im Schnitt bleiben MTX deshalb auf ca. 30 PS Level stecken.
   Wenn der MTX mehr als 30 PS drücken soll geht kein Weg dran vorbei die Engstelle Membrangehäuse deutlich größer zu machen.
   Das Problem ist das schnell Engstellen durch gefräst werden. Was mit dem Zylinder machen ?
   Auch Tuner für 5000,00€ Motoren sparen sich lieber die Arbeit und quetschen eine V-Force mit Spacer in zu kleines Gehäuse
   Trotzdem wird 5000,00€ verlangt. Wers kauft bitte schön.
   Solange das Moped nur schön Aussehen soll und ab und an auf dem Prüfstand was zeigen muss lässt sich damit leben.
   Im Renn Bereich ist allerdings mit 30 PS kein Blumentopf zu gewinnen.

  Bausatz 4
   speziell für MTX 130 und MTX 140
   Mit dem Bausatz hängt MTX Leistung nicht mehr auf ca. 30 PS Bereich fest
   Hierzu ist nicht mehr die Frage,  30er oder 34er Vergaser ?
   Der Bausatz ermöglicht nun bis 40 mm Vergaser womit Leistung über die 40 PS Region geht.
   Angemessen für 130 ccm und MTX Preisklasse
   Wer mit vorhandene MTX Zylinder + Vergaser und deren Ist Werte Zufrieden ist muss nicht weiter Nachdenken
   Im Alltag reichts
   Bei Rennen jedoch machts einen Unterschied wenn 10 PS mehr drin sind
   Das größere Gehäuse + größere Membran erzeugen zur höheren Leistung zusätzlich breiteres Nutzband.
   Auch das ist im 30 PS Modus meißt Eingeengt.
   Jeder vorhandene MTX Zylinder und Motor aller Tuning Anbieter kann mit dem Bausatz Nachgerüstet werden
   Erstaunlich wie es so ist. Getriebe, Kurbelwelle und Kupplung sind meißt schon im 30 PS Zustand
   so stabil Ausgelegt das auch 40 PS Klaglos Dienst Verrichten.
   Dafür haben schon MTX Verkäufer Werbewirksam gesorgt, das nicht zu wenig Geld ausgegeben wird.
   Siehe 7 Lamellen Kupplung, MTX Gehäuse, MTX Kurbelwelle, verstärkte Lager, Getriebe usw.
   Hierfür braucht es keine Änderung also nicht nochmals Geldausgaben.
   Alleine größerer Membrankit am Zylinder reicht aus. Normal könnte das in 5000,00€ Motoren fertig drin sein.
   Wenns Dich plagt frag Deinen Tuner warum er 10 PS gespart hat und für 5000,00€ nur 30 PS liefert
   Mit Bausatz 4 sind 40 PS drin.

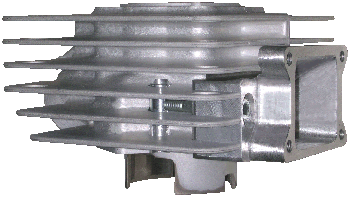

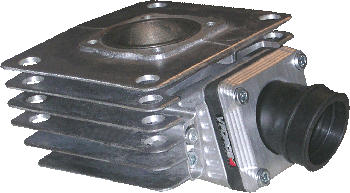

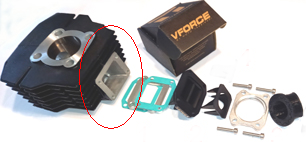

Wie im Bild gezeigt sind MTX Zylinder fast aller Tuning Anbieter
Ausgestattet bis in höchste Preisklasse
Wie oben Benannt zu kleines Membrangehäuse ab Hersteller
( Schauh nach wenn nicht Geglaubt... Lochabstand nur 60x40 mm )

Markant für diese Bauart :

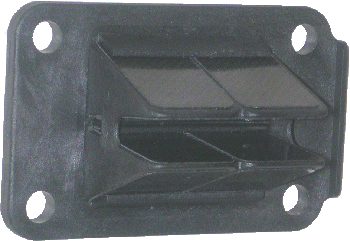

- V-Force Membran mit Lochabstand 60x40
  ( meißt Honda und Kawasaki Typ V-Force 3R und 4R, alle zu klein )
- Innen Durchlass an den Membran Zungen 30 mm
- großer Totraum + Abstand zwischen Membran und Gehäuse dank Spacer
- Vergaser maximal 34 mm

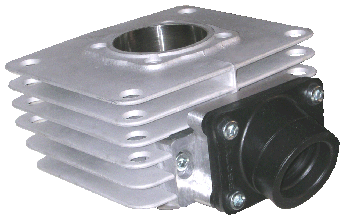

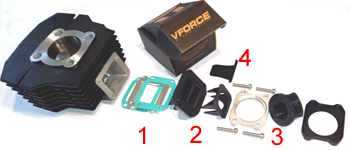

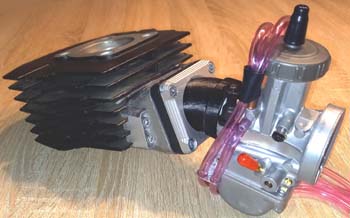

So sind MTX Zylinder nach Kit Umbau Ausgestattet
M
arkant für diese Bauart :
- Ca. doppelt großes Membrangehäuse mit Lochabstand 59x49
- richtig große V-Force Membran mit Innen Durchlass 40 mm
- kein Totraum zwischen Membran und Gehäuse
- Vergaser 30 bis 40 mm

Zur Not kann auch ein bereits vorhandener Vergaser weiter verwendet werden
Für alle Größen gibts hier den passenden X360 Vergaser Gummi Anschluss
und das Schöne, die sogar in verschiedene Winkel damit es ins Fahrwerk passt
Simson Winkel ist meißt 30°



Komplett Satz mit V-Force 4R Membran ............ 269,00€
Im Set enthalten sind :

- CNC Alu Membrangehäuse
- CNC Vergaserplatte + 4 Schrauben

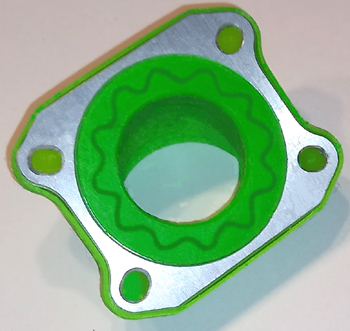

- X360 Vergaser Gummi drehbar
- V-Force 4R Membran
- 4 Halterungen + Schrauben + Dichtungen

- Gehäuse Maße B95 mm, H65 mm, T43 mm
- Lochabstand Membran 59 x 49 mm
- Zylinderaufnahme 4xM6 Lochabstand 82 mm

Für den Umrüstsatz sind auch 30 und 34er Vergaser Nutzbar
Wenn schon Vorhanden, dann ran damit
Jederzeit Wechselbar auf 38 und 40 mm
ohne weitere Änderung, ohne Ausbaustress
Nur die Vergaserplatte lösen, Gummi wechseln

- Farbe frei Wählbar für X360 Vergaser Gummi und Abdeckung
- Winkel für X360 Vergaser Gummi frei wählbar von 10 bis 45°
- Aufnahme Durchmesser für X360 Vergaser Gummi frei wählbar



  Hier ein Hinweis der sich in der Renn Szene längst durchgesetzt hat
  aber mangels Hersteller und Anbieter im sonstigen Tuning Massen Markt keine Umwerbung hat

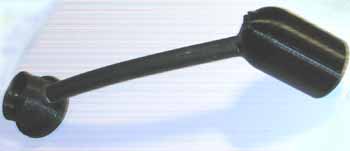

  Boost Bottle Systeme
  Ein paar Systeme gibts. In der Regel für Scooter, für kleinen Hubraum

  Speziell für Simson und Hubraum plus gibts das inzwischen auch Passend



  Boost Bottle Systeme geben Motoren mehr Kraftfülle aus unteren Drehzahen
  Um die zu nutzen muss nichts am bestehenden Zylinder + Vergaser System + Auspuff umgestellt werden.

  Sobald so ein Boost Bottle System Installiert ist, ist auch schon die Wirkung da.

  Was würde mancher geben um mehr Leistung zu haben ? Vor allem für so kleinen Einsatz.
  Zum besseren Verstehen hier Einblick in die Praxis.


Angenommen ein Membran Motor X mit 110 ccm ist Vorhanden und daran ein 34er Vergaser
  Oder auch ein MTX 130 mit 34er Vergaser
  Nach Einstellen und Abstimmen fährt der Motor Sauber und Kraftvoll

  Die Meißten geben sich damit Zufrieden und meinen das ist nun das beste Ergebnis


Wird jetzt ein Boost Bottle System dazu gegeben wird der gesamte untere und mittlere Drehzahlbereich Kraftvoller

Die Gasannahme wird noch mal Direkter. Es fährt sich gesamt noch Runder
  Geht man zum Extremfall Cross wird schnell der Nutzen klar

  Das Boost Bottle System schaltet nämlich alle Bedienfehler automatisch aus.

  In Spitzkurven, tiefe Drehzahl und dazu Vollgas.


Normal brauchen Motoren einen Tick um sich dabei zu Erhohlen und in direktes Ansprechen überzugehen.
  Mit Boost Bottle ist aber das direkte Ansprechen gleich und sofort da.


Selbst wenn der Fahrer ko ist, sich Verschaltet oder sonstig Abgelenkt und Beschäftigt ist.

Die Boost Bottle arbeitet immer fit mit in jedem einzelnen Saugtakt. Locker 200 mal je Sekunde.
  W
as die Boost Bottle leistet können keine teuersten Vergaser und Zündungen Ausgleichen.
  Das Allerschönste ist die einfach simple Abstimmung die sogar Ungeübte schaffen.

  Je länger der Schlauch um so tiefere Drehzahlen werden bedient.

  Wenn man die Praxis anschaut wie Tuning Motoren entstehen ist das besonders Beachtenswert.
  Wie wirds gewöhnlich gemacht ?
  Am Prüfstand, auf der Suche nach hohe PS Leistung ( bei laufenden Video )

  Da geht schnell der Blick zur realen Fahrstrecke verloren weil hoher PS Wert gesucht wird
  Gut für Präsentation und Verkaufszwecke. Nicht gut für reale Rennstrecke

  Eigentlich wird mit dem Vorgehen Aufmerksamkeit, Umsatz und Profit Gesucht aber das ist ne andere Sache.

  Ergebnis, verengtes Nutzband mit Leistungsspitze. ( Trotzdem wird zum Ergebnis Breitband Gelobt )
  Das dieses Band dann trotzdem einiges Breiter sein könnte sehen nur Insider die sich damit auskennen
  Die Meißten Käufer fahren eben nicht auf Prüfständen sondern auf realen Strecken mit Steigungen und Kurven.
  Dort zeigt sich was besser geht und wirklich mehr bringt
  Boost Systeme haben schon Manche überrascht

  Wer es mit Rennen richtig ernst meint kann noch einen Schritt weiter gehen
  Die vom Tuner vorgeimpften Kanal Daten im Zylinder sind in aller Regel für den Alltags Gebrauch
  So wirds auch für Rennen eingesetzt, ist aber dort zu gering Gereizt

  Also lohnt es sich für Renn Einsatz zusätzlich neue Kanaldaten zu Impfen siehe "Kanal Kur"
  Kopf Brennraum inklusive denn auch in Sachen Verdichtung und Geometrie ist längst noch kein Optimum drin
  Umbau für richtig Rennsport eben.


Dann schauh mal wie es ist wenn Du plötzlich schneller unterwegs bist als das teuer ausgestattete Rennteam vom Tuner ...


 Bausatz 5  -  High End Performance
 Im Grundaufbau Ähnlich Bausatz 4
 Jedoch speziell für Simson Zylinder 90 bis 130 ccm

 Hierbei fällt eine Vergaser Begrenzung auf 30 bis 34 mm weg
 Es können Vergaser bis 40 mm verwendet werden
 Der X360 Gummi ist frei Drehbar und hat 30° Winkel. Perfekt passend zu Simson.
 Damit stoßen Vergaser nicht mehr unten schräg ans Motorgehäuse. Platz rundum.
 Die Wirkung des Systems zeigen Videos zu S110M, Metra 90M, MTX130 usw.

Sowie Rennen mit 110M. Meißt 1. und 2. Plätze bei Beschleunigungsrennen und Cross
 Ebenso auch 90M auf Simson Zylinder Basis und 90M auf Metra Basis 1. und 2. Plätze





- X360 Gummi Flansch + Alu Platte * ...... 60,00€
- Alu Membrangehäuse ........................... 60,00€
- V-Force 4R Membran ........................... 150,00€
- Schrauben + Halterungen + Dichtung..... 8,00€
Komplett Satz mit Membran................... 269,00€

Gehäuse Maße B95 mm, H64 mm, T44 mm
- Lochabstand 48x58mm und 49x59 verfügbar
- Zylinderaufnahme 4xM6 Lochabstand 82mm
- einstellbare 4 Punkt Halterung am Zylinder
  auch als 2 Punkt nutzbar
- X360 Gummi in den Winkeln 15° bis 45°

  für Vergaser 28 bis 38 mm frei wählbar

-
X360 Aluplatte mit eingesenkte Schrauben



 * Die X360 Alu Platte kann jederzeit auch
 nachträglich mit X360 Gummis aller
 Vergasergrößen oder Winkel umbestückt werden
 Andere Systeme ermöglichen es nicht und

 setzen große Vergaser schnell Grenzen
 Hier freier Spielraum von 28 bis 40 mm Vergaser
 Die Gummis sind in jeder 360° Position
 Einrastend + Selbstdichtend

 Zusätzlich sind Gummis mit Boost Anschluss

 Verfügbar für stärkeren Kraftantritt unten heraus

 Gummi Flansch + Alu Platte
 siehe folgende Gummis zur Wahl



links Standard         rechts mit Boost Anschluss

 3 Größen Vergasergummi zur Wahl
 Anschlussweiten sind
 A - 35 mm (zB. 30er PWK)
 B - 40 mm (zB. 32er und 34er PWK)
 C - 46 mm (zB. 38er und 40er PWK)

 Standard Neigungswinkel sind 20°
 Auf Wunsch auch 15° bis 45° verfügbar
 Auch andere Sonderdurchmesser verfügbar


Mit Verwendung Bausatz 4 tritts Du in den Rang höheren Tunings. Hilfe ist Zugesichert wenn benötigt
In der Leistungslage ist sonst keine Hand voll Anbieter verteten. Rennstrecken zeigen es


 Passendes Boost Bottle System
 "Einfach System für Alltag"

 Aufnahme der Bottle "versteckt" unterm Tank in
 der seriellen Halteklammer für Serien Zündspule

 Preis................... 60,00€


Bild folgt

 Passendes Boost Bottle System
 "Renn System"

 Aufnahme der Bottle im Seitendeckel
 ( bei Roller und Schwalbe im Tunnel )

 Preis................... 60,00€


 Hier ein Standard Kauf System für Scooter

 Markant daran die dünnen Schlauchverbindungen deren

Querschnitte nur für sehr kleine Hubräume genügen
 Deshalb Wirkung an Simson mit Hubraum 90 ccm aufwärts

 fast Wirkungslos. Hierfür sind voran die Boost Systeme

 direkt auf Simson Konstruiert


Eine Besonderheit bei V-Force ist die filigrane Verankerung der Membran Plättchen
Es ist ein Klippsystem das entsprechend genau behandelt werden möchte
V-Force 3 ist ohne Anschläge der Membranzungen und benötigt daher

ein konturgenaues Gehäuse das diese Anschläge ersetzt bzw. bildet
Bei V-Force 4 sind die Macher wieder auf alte Werte zurück gekehrt, mit Anschläge
Das trifft übrigens für alle V-Force am Markt zu

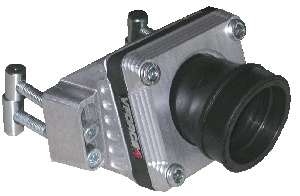

Das Performance Set bietet beiden Formen Passgenauigkeit

Die spezielle Alu Vergaserplatte mit X360 Gummi wird mit passende
Innen + Außendichtung gereicht
Kaum jemand weiß das V-Force Membrane empfindlich auf Pressdruck
aufs Inlet reagieren. Deshalb muss die Abdichtung klug dazu passen.

Unser Set ist speziell für Simson entwickelt und passt auf Anhieb
Es passt auch an Sachs, Zündapp und Weitere
 Auf Wunsch gibts den passenden Gummianschluss zum Luftkasten dazu

mit 50 Durchmesser (bis 54 dehnbar)
mit 55 Durchmesser (bis 60 dehnbar)

alle universal am Luftkasten Einbaubar
und den passenden Luftfilter ebenfalls als Spezial Part

 Platz Probleme allgemein
 andere Anbieter mit Polini & Co Material
 sprechen es lieber nicht an
 Lassen lieber ablenkende Werbebilder blinken

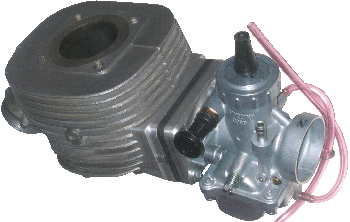

 Ergebnis siehe Bild:
 links unten stößt der Vergaser ans Motor Gehäuse
 und steht gekippt. Am Luftkasten anschließen ?
 Kein Platz für einen Anschluss in diesem Winkel


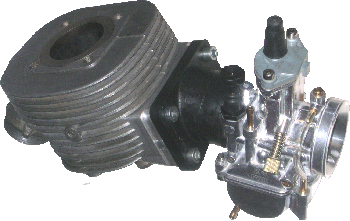

 Bausatz 6
 speziell für ältere Motor Baureihen von SR4-2 bis SR4-4
 Diese haben besonders enge Platzverhältnisse wozu nicht jeder Membran Typ
 Angetüdelt werden kann.
 Vergasergröße und Aufnahme, alles muss speziell Durchdacht sein
 Das Set ist speziell kompakt Gestaltet
 für Zylinder 50 bis 125 ccm
 für Vergaser 20 bis 30 mm Durchlass
 Bei Schwalbe kann der Tunneldeckel ohne Änderungen geschlossen werden

Membran V-Force

Lochabstand Zylinderaufnahme 69 mm 2 x M6

- Alu Membrangehäuse ........................... 60,00€
- V-Force 4 Membran klein ...................... 85,00€
- Schrauben + Halterungen + Dichtung..... 6,00€
- Alu Platte für Mikuni ............................. 40,00€
Komplett Satz mit Membran................... 190,00€

- X360 Gummi Flansch + Alu Platte ....... 60,00€
Komplett Satz mit Membran................... 199,00€


Wer einen Zylinder dazu passend Gefräst haben möchte
 Hier einfach melden. Es wird hier per CNC Gefertigt

Das Sytsem mit 360° Gummi ist am flexibelsten Nutzbar
hierzu sind Winkel, Durchmesser und Längen frei Verfügbar
Ebenso auch verschiedene Aufnahme Durchmesser für verschiedene Vergaser
Andere Systeme vom Markt haben quasi einen Einheitsgummi
mit dem man Auskommen muss ob es passt oder nicht

Das ist hier anders mit der freien Auswahl verschiedener Gummis

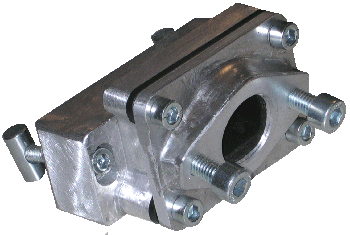

Metallplatte für
VM 20 / 24 Mikuni
Gummi starr für
Vergaser bis 30 mm
Gummi+Alu Platte 360°
für Vergaser bis 30 mm

Die kompakte Bauform passt ideal an Zylinder mit Zugankerabstand 45 mm
Damit Perfekt an Simson Modelle SR4-2 bis SR4-4
Die Vergasergröße bis 30 mm reicht locker über 20 PS
Der Vergaser hat Flucht in serieller Höhe daher keine Tunnel Probleme

Einzel und Ersatzteile

Gehäuse für Cross Membran 6 Klappen
mit Schraubensatz
Platte für 360° Vergaserflansch
Viton 360° drehbar
Cross 6 Klappen Membran

Gehäuse Maße B95 mm, H64 mm, T51 mm
4 x M6 Lochabstand Membran + Platte 71x52 mm
2 x M6 Lochabstand für Zylinder 79 mm
Gummiflansch 360° drehbar
für Vergaser bis 40 mm

verstellbare 2 Punkt Halterung am Zylinder
für die Membranzungen werden keine Anschläge
benötigt weil die Innenkontur auf Biegerundung
gefertigt ist. Das Gehäuse sitzt am Zylinder
10° nach oben geneigt. So hat auch der
große Vergaser unten noch Platz ohne anstoßen


Nachfolgende wurden ursprünglich für Forschung hergestellt
Die Teile sind auch für Alltag, Rennen und Show Nutzbar
Auch die Gummiaufnahmen und Dichtungen sind hierfür Transparent

Gehäuse transparent für 6 Klappen Membran
mit Halterung

Membran außen sichtbar
kann mit Beleuchtung versehen werden





Vergaserplatte transparent
für Malossi / Polini 4 und 6 Klappen Gehäuse

mit Lochabstand 40 x 60 mm
passend für Viton 360°
Gummi A mit 35 mm Aufnahme
für Vergaser 24 bis 30 mm

Gummi B mit 40 mm Aufnahme
für Vergaser 32 und 34 mm


Dichtungen

Dichtung für Membrangehäuse zum Zylinder
6 Klappen Malossi

Dichtung für Flansch Malossi 4 und 6 Klappen

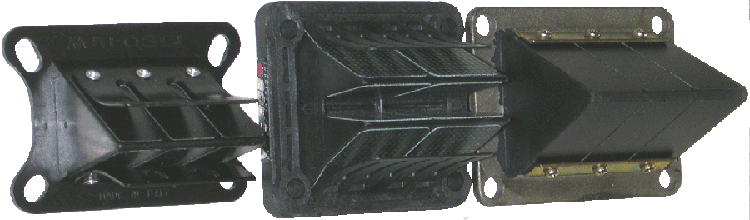

Vergleich Membrane

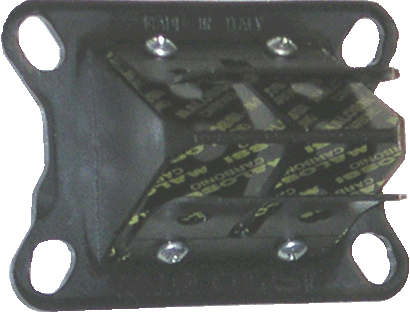

Links: Malossi 4 Klappen mit Lochabstand 60 x 40 mm, bis ca. 24 mm Vergaser, bearbeitet bis 26 mm
Polini ist ca. identisch
2.
Malossi 6 Klappen mit Lochabstand 60 x 40 mm, bis ca. 30 mm Vergaser, bearbeitet bis 34 mm
3. V-Force 4 groß mit Lochabstand 58 x 48 mm, bis ca. 38 mm Vergaser
Rechts: Cross Membran 6 Klappen mit Lochabstand 71 x 52 mm, bis ca. 40 mm Vergaser
Die recht oft verwendete V-Force mit Lochabstand 60x40 stammt aus Honda bzw. Kawasaki Nutzung
Sie lässt sich in der Mitte zwischen 6 Klappen und V-Force mit Lochabstand 58x48 einordnen
Deren Durchflusswerte tendieren zur 6 Klappen Malossi, ergo ähnliche Vergasergröße

Zusammen fassender Hinweis für V-Force Membran
8 Klappen kompakt auf kleinen Raum mit großen Querschnitt
V-Force klein mit Lochabstand 35 x 60 mm für Vergaser bis 28 mm
V-Force groß mit Lochabstand 48 x 58 mm für Vergaser bis 38 mm
V-Force 3 hat keine Anschläge für Membranzungen
V-Force 4 hat Anschläge

Auf Membran lässt sich jeder Zylinder umrüsten, Luft- und Wasser gekühlte
Simson, Sachs, Zündapp, Puch, quasi alles das noch keine Membran hat
Die Anbieterquelle des Tuning Zylinders ist egal
CNC Anpassung funktioniert an jeden Zylinder

Für welche Gegebenheiten lohnt sich der Einsatz von Membran ?
Immer dann wenn zusammen hohe Leistung ohne Verlust an Durchzugstärke
von unten heraus angestrebt ist.
Im Rennsport ist klar
Aber auch für Tuning Motoren im Alltag stehen die Vorteile bereit

Technisches:
Die Membran übernimmt die Einlass Steuerung asymmetrisch
Die Steuerung und Füllung ist damit nicht mehr auf die Schlitzsymmetrie angewiesen
Die Füllung gelangt in den KW Raum aber nicht mehr von dort zurück
Hingegen bei schlitzgesteuert bedeutet es in niedrigen Drehzahlen Verlust
Besser noch
Membran ermöglicht den Einsatz deutlich größerer Vergaser
und damit zusätzliche Steigerung der Leistung
Je geringer das Volumen in KW Raum und Membrangehäuse,
um so effektiver arbeitet das Pumpsystem auf die Membran Steuerung
Gleiches gilt auch für das System Gummiverbindung + Vergaser
Das ist ein Punkt der am Massenmarkt wie vergessen scheint
In aller Regel sagt die Mentalität, fertiges nehmen
und damit was erstellen
Schon sind Universal Teile dran
die dann aber auch Nachteile an Bord haben
Größeres Volumen als für hohe Leistung dienlich wäre. Siehe lange Bauform usw.
Hohe Anzahl der Membranzungen steigert die Feinfühligkeit,
das Ansprechverhalten von unten heraus
Wird das System mit Boost Bottle ergänzt
werden zusätzlich Ansprechen und Leistung verstärkt
Sie wirkt wie ein Nachlader und ordnet zugleich Verhältnisse

Größere Vergaser als bei Schlitzgesteuert sind für Membraner quasi Pflicht
Oft werden kleine Membrane mit große Vergaser gekoppelt, aus Unwissenheit oder Not
Hat die Membran den Durchlass 28 mm kommt ein 34 mm Vergaser garnicht zum Zug
Auch mit 34er arbeitet das System nur als wäre ein 28er Vergaser dran
Rückwirkend meldet es der Vergaser mit entsprechend kleiner Hauptdüse
Kaum größer als ein 28er hätte
Das liegt daran, das die Querschnittmenge von der Membran selbst begrenzt wird
Die Füllmenge wird nicht höher als die Membran selbst zulässt. Füllung = Leistung
Schlussfolgerung: Wenn größerer Vergaser dann auch größere Membran
Zusammen klappts

Punkt 2 gibts auch
Damit Vergaser gut ansprechen, sollten sie die ensgte Stelle im System bilden
Engste Stelle, höchste Strömgeschwindigkeit, gute Zerstäubung
Auch das wird leider mit zu kleiner Membran über Bord geworfen
Folge: Dort wo die Strömung am schnellsten sein soll (im Vergaser)
ist sie jedoch niedriger
Stück für Stück wird so bei Vollgas Stellung das Ansprechen von unten heraus beschnitten
Mit Düsen herum spielen hebt den Effekt an sich leider nicht auf
Die Strömgeschwindigkeit wird immer gedrosselt bleiben

Punkt 3
Strömung verläuft nicht nur geradlinig durch die geöffneten Membranzungen,
auch ein Teil in Umlenkung seitlich daran vorbei
Der Federwiderstand der Zungen selbst zwingt dazu
Zwischen den Zungenpaaren findet sich Platz für Strömung
Damit auch seitlich zur Wandung Strömung erfolgt helfen Seitentaschen

Es hebt aber nicht den Membrandurchlass an sich auf

Punkt 4, 5 und mehr gibts auch. Es soll hier jedoch nicht in Kursbelegung ausarten
Schon mit den genannten Punkten kann auch ein Laie vorhandene Baugruppen prüfen

Membransätze von hier sind strömungsoptimiert, mit passgenauen Konturen versehen
Kein Totraum wie sonstige am Markt
