S78 / S90L / S100L Bilder

        Zurück


  Stufe 1 Membran

  Vergaseraufnahme für VM Vergaser
  20 bis 26 mm
  für Star, Habicht, Sperber, Schwalbe
  und DUO 4/1

  Stufe 1 Membran

  für S50

  Stufe 1  Membran Sonderversion

  leistungsgesteigert mit
  Vergaser bis 28 mm

   Stufe 2  Membran

  mit 360° drehbaren Anschluss
  für Vergaser bis 28 mm
  für Star, Habicht, Sperber,
  Schwalbe,DUO 4/1, S50


  Die 90L Baureihe gibts mit Nicasil und mit Gussbuchse
  Nachfolgend wird die Bauart mit Gussbuchse näher betrachtet
  Das wird mit höheren Aufwand gefertigt
  Im Grunde ein Bearbeitungsablauf wie im Simsonwerk Original betrieben wurde
  Zylinder ausdrehen, erhitzen, Buchse einsetzen, Nacharbeiten, Schliff
  Hier eben mit dickerer Buchse für 90 ccm + Tuning
  ( Übrigens, Simson hatte auch schon Nicasil Zylinder entwickelt
  Sie kamen bloß nicht mehr zum Einsatz )
  Sobald Kolben Durchmesser an das Maß Bolzenabstand gelangen
  beginnt sich der Massenmarkt aufzuteilen
  Hierfür ist wirklich Tuningkunst gefragt. Das Spielfeld wird langsam leer
  Deshalb gibt es interessante Hubräume nicht in Massen
  W
ie zB. in der Produktion, Zylinder zum ausdrehen einspannen ?
  Solche "Kleinigkeiten" lösen Anbieter von Massenware eher nicht
  Für gute Tuner sind es jedoch lösbare Aufgaben in der Alltagsarbeit
  Es versteht sich das man hierfür etwas mehr Wissen investieren muss


Mit dem einsetzen der Buchse
wird auch 4 Kanal einzeln hinterführt

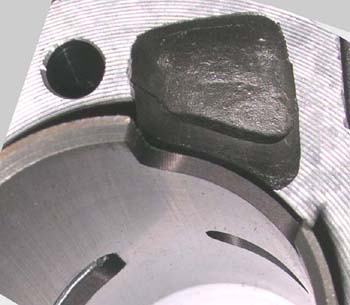

Das Motorgehäuse wird ausgedreht
Die Kontur der Spülkanäle wird
in Form der neueren Motoren gefräst
mit deutlich mehr Durchlass
Für längeren Hub wird der Freiraum
fürs Pleuel angepasst

Spülkanal Original

Spülkanal überarbeitet





Auslass Original

Auslass nach Umbau

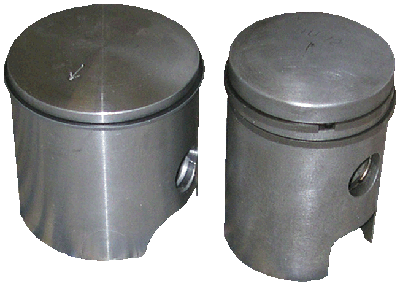

Kolben
links Tuning mit verchromten Stahlring  rechts original 50 ccm
Kolbenring Stahl verchromt
Bei dieser Biegung wären Gussringe
längst gebrochen
Stahl ist so resistent das er sogar
komplett aufgelängt werden kann
Absolut bruchsicher

Zylinder, Vergaser, Auspuff
alles 100% Serien Optik

hier mit Membran

Geht auch für
Star, Habicht, Sperber, Duo und S50

Der Auspuff ist auch mit
spitzer Endtüte erhältlich
