  Hub

  ergibt sich aus der Differenz zwischen
  Wellen Mittenachse und
  Hubzapfen Mittenachse
  x 2

  Liegt der Hubzapfen 22 mm Desachsiert
  arbeitet die Kurbelwelle mit 44 mm Hub

  Längerer Hub erzeugt per Hebelgesetz höhere Kraft
  Leider erzeugt der selbe Vorgang höhere Wuchtkräfte
  Im Detail zieht es längere Pleuel nach sich und legt diese
  Pleuel Massen  auf größere Umlaufbahn.
  Im Ergebnis steigt die Kraft + Leistung nicht Linear sondern
  wird zu Anteilen Ausgebremst
  Mit längeren Hub steigt die mittlere Kolbengeschwindigkeit
  was Mechanik höhere Belastung bzw. Gegenkraft Beschert
  Unendliche Steigerungen sind nicht Möglich
  Orientierung am Quadrathub ist kein Muss aber dennoch
  ein guter Richtwert

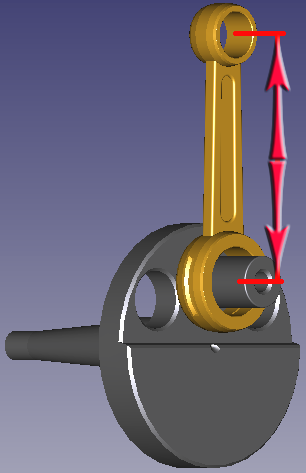

  Pleuellänge

  Abstand zwischen den Mittelpunkten der Augen

  Längen sind mit absoluter Vorsicht zu wählen
  Nur das was unbedingt mechanisch benötigt wird
  "Überlänge" bringt fast nur Nachteile an Bord.
  Zum höheren Gewicht das nach Ausgleich sucht
  steigt die Biegebeanspruchung die wiederrum
  Verstärkung sucht und in noch mehr Gewicht mündet
  Das Kurbelraum Volumen wird Gesteigert
  das den Füllgrad senkt.

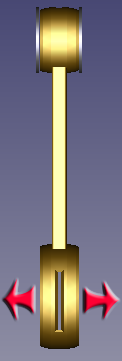

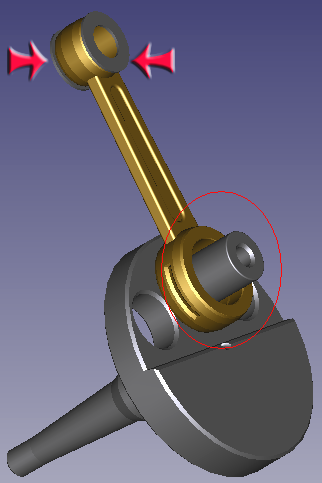

  Pleuel oben geführt
  Einfache kostengünstige Bauweise
  für Serie und einfache Tuning Stufen

- benötigt oben Anlaufscheiben aus gehärteten Material
  Unten keine Anlaufscheiben
- Seitenführung am oberen leichten Pleuelauge
- Belastung auf Pendelbewegung, nicht Kreisbewegung
- starke Querbelastung in jeder Kurve vom schweren unteren
  Pleuelteil ausgelöst
- benötigt ebene Planflächen innen am Kolben
  ansonsten reibt sich der Kolben in die gehärteten
  Anlaufscheiben inkl. Hitzeentwicklung
- benötigt keine Planflächen innen an den Hubwangen
  Dort wird jedoch ausreichend Platz für Pleuel Seitendrift
  benötigt sonst geht das Pleuel in Wangenkontakt und führt
  zum Glühen
  Mittenausrichtung der KW hat hierzu große Bedeutung
- Seitenschmierung am oberen Pleuelauge erhöht
  die Haltbarkeit
  Am unteren Pleuelauge nicht Erforderlich

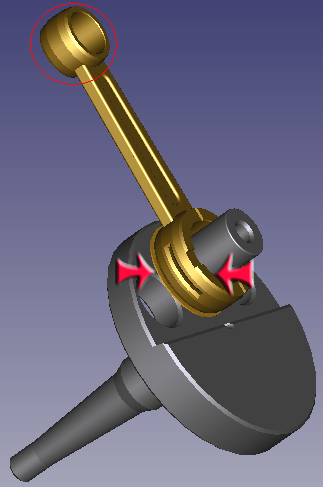

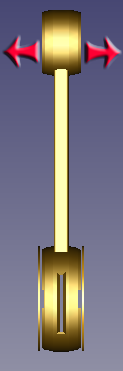

  Pleuel unten geführt
  Aufwendigere Bauweise
  für Serie und höhere Tuning Stufen

- Seitenführung am unteren schweren Pleuelbereich
  quasi direkt an der Quelle
- Belastung auf Kreisbewegung, nicht Pendelbewegung
- vom leichten oberen Pleuelteil wird nur geringe
  Querbelastung ausgelöst
- benötigt unten Anlaufscheiben aus Weich Material
  das keine Späne bildet ( Bronze )
  Silberbeschichtung dient kurzzeitig Grenzbereiche
  Stabilisieren. Silber nutzt sich innerhalb weniger Kilometer ab
  und stellt deshalb keine Dauerabsicherung
  Gleiches für Nadelkäfig
  Oben werden keine Anlaufscheiben benötigt
- benötigt keine Planflächen innen am Kolben
- benötigt Planflächen innen an den Hubwangen
  Mittenausrichtung der KW hat hierzu geringe Bedeutung
  weil das obere Nadellager Überbreite besitzt und
  Ausgleich schafft
- Seitenschmierung am unteren Pleuelauge erhöht
  die Haltbarkeit
  Am oberen Pleuelauge nicht Erforderlich

  Die vorhandene Führungs Art gibt Auskunft für welchen Einsatz Zweck die Welle bestimmt ist
  Im Wesentlichen lässt sich Unterteilen in Sport und Alltag
  Die Führungsart hängt direkt mit starke Kurvenwechsel zusammen weil Pleuel in jeder Kurve Lageveränderung durch machen
  und sich seitlich Abstützen wollen und müssen.
  Im Rennsport sind Kurvenwechsel natürlich Intensiver.
  Deshalb gedenkt man hierfür Untenführung an weil sie am großen Auge ansetzt und die große Masse führt. Geringe Kippkraft
  Schmiertechnisch bestehen zwischen beiden Führungsarten weder Vor noch Nachteile.
  Gefährlich wirds wenn keine der beiden Führungs Arten vorhanden ist
  Das bedeutet Zwangsläufig das Stahl auf Stahl reibt. Pleuel auf Wangen
  Das erzeugt Hitze und Ausglühen des Nadellagers. Defekt und Ausfall melden sich alsbald in Kürze je nach Kurvenfahrt
  Die Bauart Pleuelstahl auf Wangenstahl wurde Vereinzelt im Serien Bereich angewendet und hat dort für Dauer Reparaturen
  gesorgt. Im Tuning Bereich kann es geradewegs als Konstruktionsfehler gestuft werden

  KW Rundlauf

  KW Rundlauf wird mit Messuhren hergestellt
  Kurbelwellen sind aus Einzelteile zusammen gesetzt
  Diese Teile müssen sich als Einheit wie eine
  feste Welle verhalten
  Dazu zählt Rundlauf der kleinere Abweichung haben soll
  als die Lagerführung Spiel hat
  Abweichung 0 bis 0,03 mm sind Angestrebt
  ( Altgediente Motoren mit 0,3 mm Abweichung wurden
  Gesichtet und liefen 70 Km/h mit 60 km/h Zulassung )
  Dennoch, Neu sind 0 bis 0,03 Angestrebt

  Zum Rundlauf messen gibt es 2 Methoden

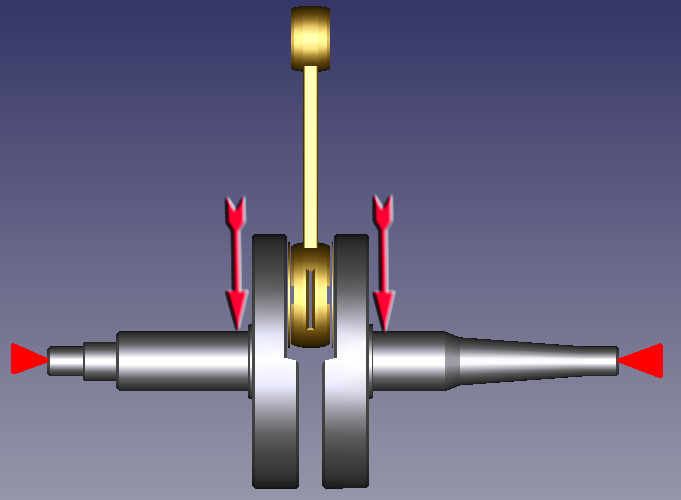

  A) Dorn Aufnahme an den Wellen Enden
       mit Messung an den Wangen

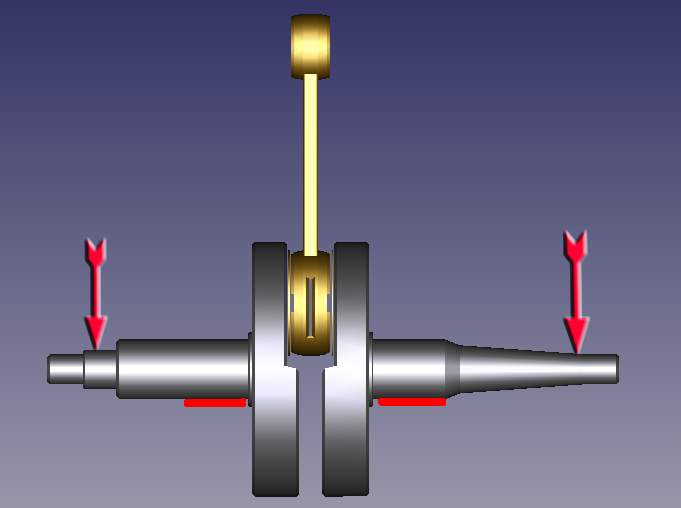

  B) Prismen Aufnahme nahe der Wangen
       mit Messung nahe den Wellen Enden

  Beide Mess Methoden haben Ihre Berechtigung
  sowie eigene Vor und Nachteile

  In Methode A liegen Wellen Aufnahmen und Messpunkte
  weit auseinander. Mit der weiten Distanz zueinander
  reagieren die Messuhren Feinfühliger und Genauer
  Die Dornaufahmen an den Wellen Enden müssen sauber
  und Unbeschädigt sein und dürfen die Welle
  nicht zusammen drücken

  In Methode B liegen Wellen Aufnahmen und Messpunkte
  enger zusammen. Ca. halb so weit als in Methode A
  Die Gewinde Enden können nicht für Messuhren dienen
  Mit der geringeren Distanz reagieren die Messuhren etwas
  Gröber  bzw. Verschluckend
  Die Wellen Auflage wird auf Flächen erreicht die zueinander
  exakt ausgerichtet und sauber sein müssen.

  Manche Hersteller verwenden hydraulische Vorrichtungen welche die Wellenteile fassen, zusammen setzen
  und der KW einige Umdrehungen geben. In diesem Lauf richten sich Wellen quasi selbst aus. Sekunden Sache
  Für den Heimgebrauch müssen es Uhren und Schmackes machen.
  Je nach angezeigten Uhren Ausschlag werden Wellen Gerichtet
  Das erfolgt mit Kupferhammer der ca. 500 Gramm Gewicht hat
  Weil Kupfer Weich und Schwer ist wird die benötigte Wucht erzeugt ohne auf der Welle Abdrücke einzuschlagen
  Geschlagen wird immer auf die Wangenpunkte welche die Messuhren mit Positiv Werte anzeigen
  Für Ungeübte der Hinweis
  Beim Schlagen mit Kupferhammer immer die Welle so halten das keine Hand getroffen wird.
  Sorge für Plan B falls die Welle aus der Hand fällt damit sie nicht hart landet
  Verscherungen der Wangen bremsen Drehzahlen aus und riegeln ab. Der Motor zeigt spürbare Vibrationen
  Die KW Lager führen hierbei Energie Vernichtung aus. Hohe Bruchgefahr für Rotor und Wellenstumpf.
  Als Begleiterscheinung können die Wellendichtringe nicht mehr korrekt Dichten
  womit der Auspuff auch bei heißen Motor blaue Rauchwolke zeigt
  Unfluchten, also Abweichungen längs zum Hubzapfen fallen allgemein deutlich geringer aus.
  Auch hierbei vernichten KW Lager Energie.

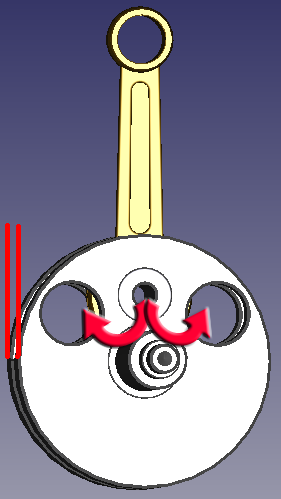

  KW Verscherung Richten

  Verscherung entsteht beim Zusammenbau
  Dabei handelt es sich um eine Verdrehung der Hubwangen
  um den Hubzapfen herum.
  Die Messuhren zeigen das über die 90° Position zum
  Hubzapfen an. Zum Beseitigen der Verscherung wird die
  Hubwange an der überstehenden Stelle
  mit Kupferhammer angeschlagen. Dann erneut Messen und
  Wiederhohlen bis Rundlauf hergestellt ist

  Verscherung kann auch im Fahrbetrieb auftreten wenn zB.
  schnelles Schalten + Kuppeln zu Ruckbelastung führt.
  Dabei ist die Schwungmasse der Zündung in voller
  Drehzahlbewegung während die Kupplung schnell in Eingriff
  geht.  So entsteht ein Scher Ruck durch die gesamte Welle
  Verscheren gegen zu wirken wird die Hubzapfenpassung
  Enger  bzw. Strammer gewählt. Das hat allerdings Grenzen
  weil ab einer bestimmten Presskraft die Aufnahme
  des Hubzapfens in den Wangen verletzt wird. Damit sind
  solche Wellen meißtens nicht Regenerierbar
  Als guter Weg hat sich Aufchromen erwiesen.
  Sprich verletzte Aufnahme in den Wangen Aufchromen
  und neu Plan Schleifen. Chrom bringt hierzu mehr als
  ausreichende Resistenzhärte mit.
  Ist ca. 15 x Härter als der gehärtete Wangenstahl
  Gleiche Methode kann auch für eingelaufene Lagersitze
  eingesetzt werden

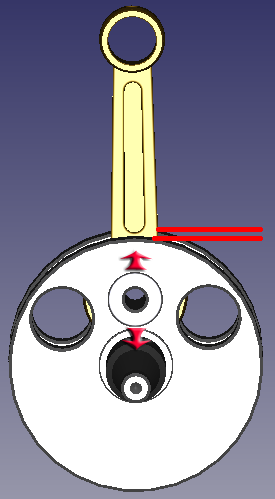

  KW Unflucht Richten

  Unflucht entsteht wenn eine oder beide Hubwangen
  Unterschiede in der Hubhöhe haben.
  An sich ein fieses Ding aber nicht Unlösbar


  Für Ausgleich von Unflucht lässt sich ein Kupferhammer
  kaum verwenden.
  Hierfür können Wangen zusammen pressen oder auch
  auseinander Hebeln dienen.
  Die Werte sollten ideal zueinander Vermittelt werden damit
  beide Wellen Seiten je ca. die Hälfte des Betrages haben
  So wird aus 0,01 Abweichung Beidseitig je 0,005.
  Im widerspenstigen Fall sollte der Rundlauf der KW Seite
  Vorrang gegeben werden welche die Lichtmaschine trägt.

  KW Wuchtung

  KW Wuchtung ist der Massenausgleich per Gewicht

  Pleuel stellen eine bewegliche Verbindung zwischen
  Kolben und Kurbelwelle her

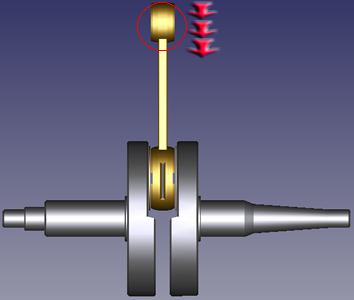

  Der obere Pleuelbereich folgt den Kolben Bewegungen
  Oszillierender Bereich
  Der untere Pleuelbereich folgt der Drehbewegung
  Rotierender Bereich
  Beide Bewegungsrichtungen Mischen und
  Überlagern sich im Pleuel und verändern sich im Laufe
  einer 360° Drehung
  In den OT und UT Positionen übernehmen Kolben und Pleuel
  Oszillierende Bewegung mit Abbremsen
  Stoppen, Umkehr und Beschleunigung
  In den 90° Positionen arbeiten die Pleuelanteile
  entsprechend im rotierenden Modus
  von Kraft Aufnahme zu Kraftabgabe
  Wegen der fließenden Vermischung und ständiger Umlastung
  ist es schwer, Kurbelwellen eine eindeutige Wuchtung
  bzw. Gewichtsverteilung zu geben
  Die eine Richtige gibt es hierzu nicht. Nur die mit besten
  Kompromiss passend zum Motor Charakter

  50:50 Wuchtung

  Ziel der Bemühung ist hierbei, das die Welle mit Kolben
  bestückt möglichst gleich verteilte Massen besitzt
  Also keine Position mit Übergewicht
  Dabei bilden Pleuel und Kolben gleiche Gewichtshöhe
  zur Kurbelwellen Gegenseite. Ballance.

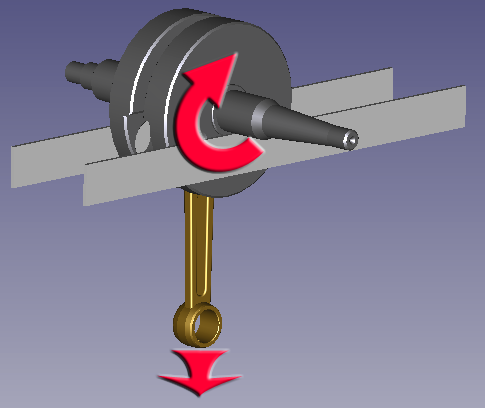

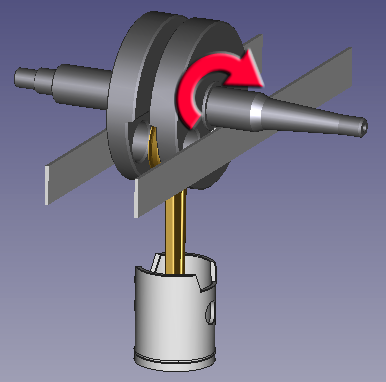

  Dazu wird die Welle mit Kolben bestückt
  und auf 2 eben ausgerichtete Schienen gelegt
  Beim Rollen sollte die Welle keinen wiederkehrenden
  Auspendelpunkt einnehmen sondern ständig andere
  Positionen

  Wichtig im Detail ist zu wissen, das 1 Zylinder Kurbelwellen nahezu Unmöglich zu absoluter Laufruhe zu bewegen sind.
  Auch nicht in exakter 50:50 Wuchtung
  Das liegt daran das Anteile oszillierende Massen in Überschneidung mit rotierende Massen liegen.
  Erst mit Mehrzylinder Kurbelwellen kann in sich annähernde Aufhebung und damit höhere Laufruhe erreicht werden

  Wichtig zu wissen ist auch, das Motoren mit längs zur Fahrtrichtung arbeitende Welle eher zu 50:50 Wuchtung tendieren
  als Wellen die quer zur Fahrtrichtung arbeiten
  Im 2 Rad Bereich und Simson arbeiten Wellen quer zur Fahrtrichtung womit hier Abweichungen Verzeihbarer sind

  Die Zylinder Neigung dient vorrangig bei Luftkühlung Kühltechnisch
  Sie spielt auf den Kurbeltrieb nur eine Nebenrolle da sie den internen Mechanik Hauptbereich nicht an sich Ändert
  OT und UT Positionen bleiben erhalten und neigen sich jeweils mit.
  Somit bleiben auch Ungleichheiten zwischen OT zu UT gegenüber den 90° KW Positionen erhalten.
  Ist 50:50 Ausgleich generell anzustreben ?  Nicht Wirklich
  Leider sind besonders Genau Nehmer schwer aufs Gesamt KW bzw. Motor Feld zu Verständigen
  Hilfreich sind hier tiefere Einblicke

KW Wucht Ausgleich

  Bevor es direkt zum KW Wucht Ausgleich geht ist ein Hinweis Angebracht
  Weil er so simpel wie einfach dennoch in vielen Tuning Projekten schlicht übersprungen wird
  Ein wichtiger Grundsatz lautet:

  Das beste Pleuel und Kolben Gewicht hat 0 Gramm

  Rein Mechanisch ist das die Bestlösung. Nur trifft leider die Praxis nicht diesen Wert weil jedes Material Gewicht hat.
  Im Bestreben für geringes Gewicht werden Kolben aus Alu Gefertigt und sind Hohl
  Kolbenbolzen werden leicht gehalten und sind Hohl
  Pleuel kommen dem Ansinnen ebenfalls etwas nach und bleiben dabei nahezu immer Überdimensioniert
  Deshalb liegen in dem Bereich noch enorme Reserven.
  Besonders Bedeutsam ist die Lage betreff größeren Hubraum mit längeren Hub und Pleuel.
  Oft gibts Schnellgriff zu Pleuel X um Zylinder Y auf Motorgehäuse Z zu bekommen + Verkauf schnell starten
  Wer bei allen Arbeiten im Kopf behält das ideale Gewicht beträgt 0 Gramm der orientiert sich in die richtige Richtung

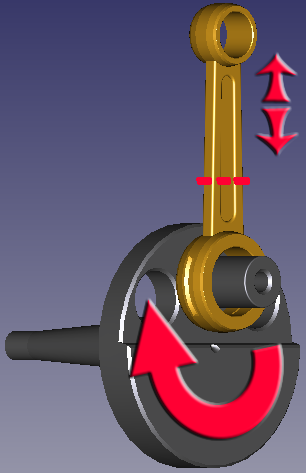

  Gewichtsausgleiche werden auf 2 Arten geschaffen
  A)  Im Ausgleich Prinzip mit Aufstocken von Masse auf der Gegenseite

  B) Im Vermeidungs Prinzip mit Verringern der Masse auf der übergewichtigen Pleuelseite

  Ausgleich schaffen beide Methoden

  Methode A ist am Gebräuchlichsten für alle Nutzungen bei denen Kolben und Pleuel eingebaut werden wie Vorliegend.
  Vorrangig im einfachen Fahrzeugbau bzw. für einfaches Tuning. Dabei steht Leistung Untergeordnet
  Massenausgleich wird durch Aufstockung und somit Gesamt Gewichtszunahme erreicht
  Höheres Gewicht bedeutet Massen Ausgleich aber zugleich trägere Massen = verzögerte Beschleunigung

  Methode B ist die Sportlichere und hat für Sportzwecke Vorrang
  Um zB. 30 Gramm Übergewicht eines größeren Kolbens Auszugleichen ist es der bessere Weg diese 30 Gramm
  ideal am Kolben selbst und am Pleuel abzutragen. Als Drittpunkt steht die KW auf der Pleuelseite zur Verfügung
  Beispiel:
  Bei Simson wurden mit Einführung der S70  4 Anschrägungen Pleuelseitig auf die Hubwangen gebracht
  Damit war der größere schwerere Kolben Ausgeglichen
  Diese Art lehnt sich ans Vermeidungs Prinzip an
  Die Pleuel Bauart konnte hierzu unverändert Kostensparend übernommen werden. Ebenso die KW an sich

  Vielen scheint es leichter zu fallen nahezu geradewegs die KW Gegenseite aufzulasten.
  Ganz leicht fällt es wenn Hubzapfen hohl sind die sich recht schnell und einfach durch Vollmaterial ersetzen lassen
  Schwieriger wirds wenn vorhandene Massen zusätzliche Aufstockung benötigen.

  Mit dieser voran gesetzten "Einleitung" gehts nun ans Eigentliche
  KW Wucht Ausgleich
  Für alle die nicht gerne Rechnen ist hier der Punkt zu sagen das es ohne leider nicht geht

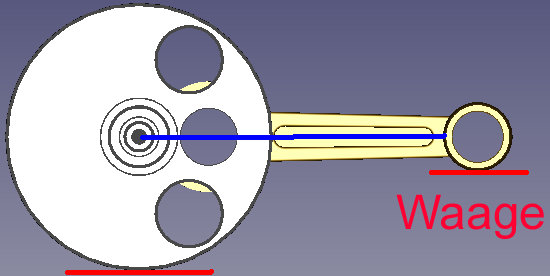

 1. Schritt Pleuel wiegen
  - Kurbelwelle eben auflegen
  - Oberes Pleuelauge auf Waage legen
  - Pleuel waagerecht ausrichten ( blaue Linie )
  - Pleuel Gewicht notieren

  Beispiel 40 Gramm

  2. Schritt Kurbelwelle Auspendeln
  - Kurbelwelle ohne Kolben auf 2 ebene Schienen auflegen
    Nadellager und falls Vorhanden Scheiben für Obenführung
    mit Anbringen
  - in oberes Pleuelauge Gewichte Einhängen
    zB. mit Hilfsmittel Draht + Muttern

    So lange Gewichte Einhängen bis die Kurbelwelle
    beim Rollen keinen wiederkehrenden Auspendelpunkt
    einnimmt sondern ständig andere Positionen
    Es darf sich keine Position mit Übergewicht zeigen

  - Einhänge Gewicht mit Draht entnehmen und wiegen
    Wert notieren

  Beispiel 100 Gramm

  Fortsetzung folgt

  Desachsierungen

  Den Meißten fallen diese nicht auf.
  Auch manchmal nicht wenn Jahrelang mit Motoren
  gearbeitet wird
  Dennoch sind Desachsierungen Bestandteil im Motorenbau
  Hierzu zählen

  A) Desachsierter Kolbenbolzen im Kolben
  B) Desachsierte Kurbelwelle im Motorgehäuse

  A wird Vorrangig für Laufruhe bzw. Stabilität eingesetzt
  Damit werden dynamische Kipp Bewegungen des Kolbens
  beruhigt. Kolben legen sich vorrangig an der Wandung an
  welche dem aktuellen Pleuelstand gegenüber liegt
  Folglich wechseln Kolben ihr Anlegeverhalten
  2 x je KW Umdrehung.
  1 x in OT Position und 1 x in UT Position
  Da Kolben im Abwärtshub Kraft verrichten legen sie sich
  somit im OT Bereich stärker an
  Als "Kräfteausgleich" kann somit desachsierter
  Kolbenbolzen dienen und Laufruhe fördern

  B wird im Hinblick auf höhere Effizienz angewendet
  Befindet sich das Pleuel zur KW in 90° Stellung wird
  Mechanisch die größte Kraft übertragen.
  Nur ist das Naturgemäß nicht die Stellung die im Nutzhub
  zwischen OT und Auslass öffnen anliegt
  Mit Desachsierung wird die 90° Pleuelstellung näher an den
  Nutzhub Gebracht und so aus gleichen Hubraum höhere
  Leistungsabgabe erreicht
  Bei Simson sind Kurbelwellen um 2 mm nach hinten
  Desachsiert.
  Sie liegen damit 2 mm hinter der Zylinder Mittenachse.
  Es ähnelt indirekt der Wirkung längerer Pleuel.
  Jedoch nicht mit deren Nachteil höhere Masse und
  größeres KW Raum Volumen

  Achtung,
  mit Desachsierung verändern sich interne Zeitabläufe.
  Während der Kolben im Abwärtshub Tempo X auf die KW
  vorgibt, erfolgt im Aufwärtshub eine Zunahme von Tempo X
  Der Kolben arbeitet damit in unterschiedlichen
  Geschwindigkeiten was Abwärts Auslass + Spülen betrifft
  gegenüber Aufwärts Einlass
  Mit der zeitlichen Veränderung bzw. Tempo gehen somit
  Änderungen auf die Steuerdaten einher.
  Festhalten lässt sich:
  Der Einlass arbeitet mit größerer Kolbengeschwindigkeit
  als Auslass + Spülen. Als Nebenwirkung ist hierzu kräftigere
  Entfachung auf die Einlass Säule zu nennen.

  Prüf Methode

  Eine alte aber gut bewährte Simson Prüfmethode
  kann jeder zu Hause selbst durchführen. Es ist quasi die
  Suhler Methode die auch in Werkstätte Anwendung fand
  Ob nun neue oder alt gebrauchte Welle
  Die Methode gibt Auskunft ob Pleuellager Verschlissen sind
  oder zu viel Spiel haben

  Die Welle wird am oberen Pleuelauge mit der Hand gefasst.
  Die Welle ist dabei wie im Bild frei Hängend
  Nun wird mit der anderen Hand auf die
  haltende Hand geschlagen.
  Macht die Welle dabei "Musik" ist in aller Regel die
  Nadellagerung Verschlissen bzw. mit zu großen Spiel.
  Ist die "Musik" auch noch mit geölten Nadellager Hörbar
  waren Simson Wellen Reif für eine Überholung mit neuen
  Pleuelsatz.
  Waren..... das Wort ist trefflich Gewählt
  Leider fallen im Test heutige Kurbelwellen aus Import
  größtenteils bereits neu durch.
  Auch teuerste Tuning Wellen fallen durch diesen Test und
  zeigen damit das die Herstellung viel Billiger war als der
  Verkaufspreis andeutet und Werbung verkündet.
  Bei allem hinterher Laufen nach Tuning Wellen aus
  besten Quellen sollte nicht vergessen werden
  das viele Tuningwellen neu soviel Spiel aufweisen was
  DDR Wellen nach 30000 km erreichten.
  Neu und doch schon alt
