Kalotten Set small

    Zurück


  Maße Kalotten Set ohne Kühlrippen
  Höhe Kalotte:   43 mm
  Breite Kalotte:  43 mm
  Länge: inklusive Federn 32 mm
  Breite Federaufnahme:  51 mm
  ( mit montierte Federn 62 mm )
  Maße Kalotten Set mit Kühlrippen
  Höhe Kalotte:   48 mm
  Breite Kalotte:  55 mm
  Länge: inklusive Federn 32 mm
  Breite Federaufnahme:  51 mm
  ( mit montierte Federn 62 mm )

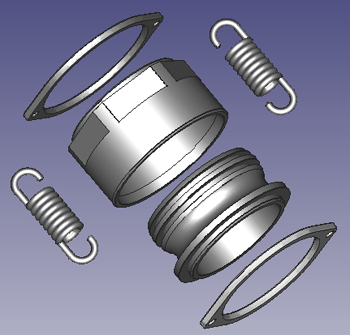

Feder Aufnahme komplett ohne anschweißen
Obere Federaufnahme beweglich zentriert geführt
Keine Berührungen am Zylinder + Gewinde
Kalotte mit Kugelgelenk 20° rundum neigbar

untere Federaufnahme beweglich zentriert geführt

Es werden keine Federn mit Drehgelenk benötigt
weil die Aufnahmen selbst beweglich sind und die Federösen immer ausgerichtet stehen
Man kann drehbare Federn verwenden
jedoch
hierbei ohne Sinn

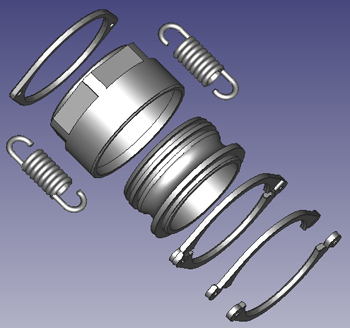

Das gleiche Kalotten Set
Unterschied ist die untere Federaufnahme
Teilbar und kann deshalb auch nachträglich montiert werden wenn die Kalotte bereits am Krümmer
angeschweißt wurde
Mit Einhängen der Federn sind die Teile
dauerhaft fest fixiert zu einer Einheit
Das Kugelgelenk bleibt voll beweglich

Hinweis:
Federn erst unten einhängen womit die Hälften
zur Einheit verriegeln erleichtert die Montage



Kalotten Set mit Kühlrippen hat gleichen Aufbau
Die Federn sind in die Kühlrippen integriert
Damit die Ausschnitte für die Federn seitlich sitzen
gibt es verschieden dicke Dichtungen + Einlagen

Simson Krümmergewinde hat M36 x 1,5
Mit einer vollen Umdrehung rückt die Kalotte
1,5 mm näher auf den Zylinder
1/2 Umdrehung 0,75 mm
1/4 Umdrehung 0,375 mm
1/8 Umdrehung 0,1875 mm
Ab 0,1 mm Dicke stehen zur Verfügung
Sehr korrekt ausrichtbar + dicht
