  Jede Auspuff Anlage gibt Auskunft über ihre Einsatz Daten anhand cm Längen und Durchmesser
  Im technischen Bereich Entwicklung und Konstruktion sind das die sicheren Auskunft Werte
  Prüfstand ist dann meißt die Ergänzung und bestätigt was vorab aus cm Daten ermittelt wurde
  Vor cm Angaben scheuen sich die meißten Anbieter wie der Teufel das Weihwasser
  Man bekommt ersatzweise ein Nutzband genannt aber so gut wie nie cm Angaben
  Damit aber wird man nie erfahren wie gut der Auspuff wirklich getrimmt ist
  Der Knackpunkt daran ist, kaum jemand weiß das Nutzband seines Motors
  Schon garnicht mit welcher Vergasergröße welches Nutzband anliegt
  Wie also soll Otto Normalbürger erkennen ob das Nutzband des Auspuffs zum Motor passt ?
  Auf diese und andere Unklarheiten setzt der Markt und profitiert reichlich mit Umsatz
  Umso mehr wird gekauft und probiert und auch noch als normal empfunden
  Am Ende bleiben teuer gekaufte Auspuff Anlagen in der Garage liegen weil sie nicht brachten was
  vorab vorgestellt wurde. Weil keiner was genaues weiß und probieren der einzige Weg bleibt
  Anbieter störts nicht wie teuer was in Deiner Garage liegen bleibt
  Es geht aber auch professioneller
  Cm Angaben zeigen weit vor einem Kauf ob ein Auspuff zum Motor passt
  Fehlkauf und Probierorgien, die ganze Folgekette fällt direkt vom Tisch. Kostenlos.
  Auf dem Prüfstand kommen in aller Regel bessere Werte als von Auspuff Anlagen die nur
  am Prüfstand entstanden sind. Logisch wenn drauf zu probiert aber Gasdynamik nicht verstanden wird
  Hier werden zum Nutzband auch cm Daten genannt
  Beide Angaben werden gekoppelt und mit den Daten des Motors verglichen
  Noch vorm Kauf steht fest ob der Auspuff wirklich zu Deinem Motor passt
  Obendrein die beste Garantie für direkt beste Leistungswerte

 A1  für S51 und Schwalbe
 mit Simson Endstück
 für 90 bis 110 ccm Schlitz gesteuert
 für 70 bis 90 ccm Membran gesteuert
 44 bis 52 mm Hub

 mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 6000 - 14000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 95 mm Blasen Durchmesser

mit Parabolik


 A2  für S51 und Schwalbe
 baugleich wie A1
 jedoch mit Sport Schalldämpfer

 für 90 bis 110 ccm Schlitz gesteuert
 für 70 bis 90 ccm Membran gesteuert
 44 bis 52 mm Hub

mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 6000 - 14000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 95 mm Blasen Durchmesser

mit Parabolik


 A3  für S51 und Schwalbe
 mit Simson Endstück
 für 100 bis 125 ccm Schlitz gesteuert
 für 90 bis 110 ccm Membran gesteuert
 44 bis 52 mm Hub

mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 6000 - 14000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 105 mm Blasen Durchmesser

mit Parabolik


 A4  für S51 und Schwalbe
 baugleich wie A3
 jedoch mit Sport Schalldämpfer
 für 100 bis 125 ccm Schlitz gesteuert
 für 90 bis 110 ccm Membran gesteuert
 44 bis 52 mm Hub

mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 6000 - 14000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 105 mm Blasen Durchmesser
 mit Parabolik


Bild folgt

 A5  für Roller
 mit Simson Endstück
 für 90 bis 110 ccm Schlitz gesteuert
 für 70 bis 90 ccm Membran gesteuert
 44 bis 52 mm Hub

mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 6000 - 14000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 95 mm Blasen Durchmesser
 mit Parabolik


 A6  für Roller
 baugleich wie A5
 jedoch mit Sport Schalldämpfer

 für 90 bis 110 ccm Schlitz gesteuert
 für 70 bis 90 ccm Membran gesteuert
 44 bis 52 mm Hub

mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 6000 - 14000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 95 mm Blasen Durchmesser
 mit Parabolik


Bild folgt

 A7  für Roller
 mit Simson Endstück
 für 100 bis 125 ccm Schlitz gesteuert
 für 90 bis 110 ccm Membran gesteuert
 44 bis 52 mm Hub

mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 6000 - 14000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 105 mm Blasen Durchmesser
 mit Parabolik


 A8  für Roller
 baugleich wie A7
 jedoch mit Sport Schalldämpfer
 für 100 bis 125 ccm Schlitz gesteuert
 für 90 bis 110 ccm Membran gesteuert
 44 bis 52 mm Hub

mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 6000 - 14000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 105 mm Blasen Durchmesser
 mit Parabolik


  A9 bis A12 für Alltagsaufgaben optimiert
  breit nutzbares Handling kraftvoller Durchzug in allen Lagen

 A9  für S51 und Schwalbe
 mit Simson Endstück
 für 100 bis 125 ccm Schlitz gesteuert
 für 90 bis 110 ccm Membran gesteuert
 44 bis 52 mm Hub

 mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 5000 - 13000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 110 mm Blasen Durchmesser
 mit Parabolik


 A9 chrom

 vollständig verchromt
  Untergrund verkupfert + vernickelt + poliert


 A10  für S51 und Schwalbe
 baugleich wie A9
 jedoch mit Sport Schalldämpfer
 für 100 bis 125 ccm Schlitz gesteuert
 für 90 bis 110 ccm Membran gesteuert
 44 bis 52 mm Hub

 mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 5000 - 13000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 110 mm Blasen Durchmesser
 mit Parabolik


Bild folgt

 A11  für Roller
 mit Simson Endstück
 für 100 bis 125 ccm Schlitz gesteuert
 für 90 bis 110 ccm Membran gesteuert
 44 bis 52 mm Hub

 mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 5000 - 13000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 110 mm Blasen Durchmesser
 mit Parabolik


 A12  für Roller
 baugleich wie A11
 jedoch mit Sport Schalldämpfer
 für 100 bis 125 ccm Schlitz gesteuert
 für 90 bis 110 ccm Membran gesteuert
 44 bis 52 mm Hub

 mit Spezial Kalotten Set
 - Doppel
Metallring Dichtung
 -
Federn + Halterung
 - Pendelaufhängung mit Einstellfunktion



Nutzbandbreite: 5000 - 13000 U/min
 Zylinderdaten abhängig
 32 mm Krümmer Innen Durchmesser
 110 mm Blasen Durchmesser
 mit Parabolik




   A8 + A12 am Roller
   mit verstellbarer Aufhängung für


passgenauen Sitz an jedem Fahrzeug

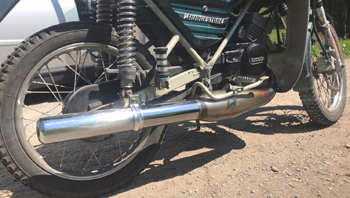

   A9 am S51
   mit verstellbarer Aufhängung für
   passgenauen Sitz an jedem Fahrzeug

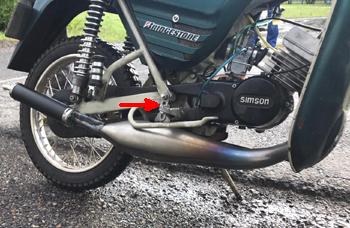

   A10 am S51
   mit verstellbarer Aufhängung für

passgenauen Sitz an jedem Fahrzeug



 auf Wunsch folgende Details:
  - Dämpfer in verschiedenen Farben
  - Endrohr gerade oder gebogen
  - verschiedene Endrohrwinkel 15°, 30°, 45°


  Gerne beraten wir für welche Motoren welcher Auspuff passt. Auch für Fremdmotoren

 Die Auspuff Anlagen sind Besonderheiten in vieler Hinsicht
 1. Der Ursprung der Bauart stammt aus dem professionellen PKW und Motorrad Rennsport
 Diese Anlagen werden nicht Sektion an Sektion geschweißt sondern mit 200 bar Aufpumptechnik
 Es erzeugt die geringsten Kantenreflexionen überhaupt


Steht man hingegen auf Schweißnähte, beachte folgendes

Jede einzelne Naht verursacht Wirbel und bremst die Strömung. Egal wie schön gemacht

Das ganze gleich 2 mal weil die Gassäule den Weg 2 x geht, vor und zurück

Logisch mit Wirbel ist die Leistung geringer. In der Summe spürt man das
 Die Quernaht freien Auspuff Anlagen besitzen auch Parabolik
 Das sind fließend erweiternde Öffnungswinkel womit die Innenströmung sanft und Verlustfrei geführt wird


Auch da bieten quer geschweißte Anlagen nur sprunghaft steigende Übergänge und Winkel und somit Wirbel

Bei Auspuff Anlagen in Aufpumptechnik erfolgt die Expansion der Abgase nicht sprunghaft sondern stetig stabil

Damit ist auch der Saug und Ladeeffekt stabil. Geringere Verluste, höhere Leistung
 Unterm Strich bester Ladungswechsel auf breitesten Nutzband mit höchster Leistungsausbeute

 2. Natürlich bietet der Markt schon längere Zeit zahlreiche Auspuff Anlagen aus Handarbeit

Meißtens mit Sektionsstücke. Es ist das einfache Erfordernis weil Auspuff Anlagen in Serien Optik ihre

vorgegebenen Maße und Form haben mit denen keine enormen Leistungssprünge erreichbar sind

Schon garnicht bei immer größeren Hubräumen

Deshalb Einzelfertigung in Handarbeit oder der Griff nach Universal Anlagen aus Massenfertigung

Allen gemein ist, sie sind meißt für Nutzband um 11000 U/min ausgelegt was mit Vergaser um die 20 mm

erreicht wird. BVF Vergaser stammen aus Serie die man auf ca. 20 mm bringen kann

Deshalb hat sich diese Vergasergröße über fast alle Hubräume eingebürgert als wäre es das Optimum

Mit dieser Größe ist auch der Bau von Auspuff Anlagen erfolgt.

Als 20er Mikuni und 21er BVF folgten widerlegte es das Optimum und galt schon als kleine Sensation

Den absoluten Leistungsvorschub hat es jedoch nicht gebracht auch wenn manche Werbung fast so klingt

Die Entwicklung ist auf Level Massenfertigung eingeschlafen was nur Micro Verbesserungen zulässt

Ebenso ist auch der Auspuff Bau auf diesem Level stecken geblieben was man nach wie vor an den

Drehzahlwerten erkennen kann.

Als Nebenwirkung macht sich inzwischen Langeweile breit. Mittlerweile fährt jeder fast das Gleiche

Auch manche Rennregelements wurden auf Massenfertigung zugeschnitten womit auch dort

kaum Impulse oder Abwechslung folgt
 Auch wenn es auf den ersten Blick nicht scheint,
dennoch kann jeder für eigene Fahrwünsche wählen

Ob ein 80er auf Basis Massenfertigung zufrieden stellt oder Werte von Simson GS 80 bevorzugt werden

Technisch steht seit vielen Jahren nichts im Weg

11000 U/min ist aus Tuning Sicht garnix. Bestenfalls was für Alltag

Im offenen Rennsport ist man damit der Verlierer

Die Auspuff Anlagen A1 bis A12 bedienen ganz bewusst nicht den Durchschnitt der auf 11000 U/min begrenzt
 D
ie Sportregion darüber wird ermöglicht

 3. Simson Optik ist ein recht verbreiteter Wunsch

Speziell hierfür sind die Ausführungen mit Simson Endstück

Sehr schwer bis fast unmöglich ist es Renn Auspuff Daten in diese Optik zu zwängen

Einen 100 mm dicken Auspuff in serielle 70 mm bringen mit gleicher Leistung und ohne optisch aufzufallen ?

Zaubern ist einfacher

Mit A1 bis A12 ist zumindest gelungen annähernd heran zu kommen. So nah wie kein anderer aus Handarbeit

Bei A1 bis A8 ist die serielle Krümmerform imitiert.

Nahtfreie Flächen unterstützen serielle Optik und sind ohnehin für hohe Leistung Pflicht

Poliert als Steigerung verstärkt den Serien Eindruck, besonders weil polieren auch Anlassfarben beseitigt

An der Blase schließt sich ein Serien Endstück an das bei Schwalbe und Roller unter dem Trittbrett beginnt

 Der Auspuff kann hinten an der seriellen Schelle aber auch am Schwingbolzen befestigt werden

Neu ist nun die Aufhängung verstellbar. Fahrwerke sehen zwar gleich aus haben aber dennoch Unterschiede
 Oft wissen das die Fahrzeugbesitzer selbst nicht. Für Unterschiede sorgen Motoraufhängung und besonders


das untere Widerlager das je nach Höhe auch den Motor in andere Höhe setzt. Das erzeugt Engstellen am

Bremshebel und Fußrastenträger. Fußrastenträger selbst haben unterschiedliche Biegungen

Um all das sicher auszugleichen ist die Einstellbarkeit der Aufhängung ideal für jedes Fahrwerk

 Trotz dickerer Bauform gibt es kein Kurvenschleifen. Eher setzt die Fußraste auf

Dafür sorgt das enge Anliegen am Fahrwerk und die spezielle Formgebung

Bei Schwalbe waren oft Trittbretter bzw. Bremsgestänge das Problem

Hierfür konnte nur eine spezielle Fertigung sicher stellen das die Bremse nicht auf den Auspuff aufsetzt

Das führte in der Regel zu Formgebung die absteht und optisch auffällt

All diese Probleme sind beseitigt bzw. garnicht erst vorhanden


passende Kalotten Sets für A1 bis A4 und nahezu alle Auspuff Anlagen

K1 - 32 für 32mm Krümmer Innen Durchmesser
K1 - 36
für 36mm Krümmer Innen Durchmesser

Entwicklung aus den Race Wars
Spezial Kalotten Set für Simson Gewinde
mit Doppel Metallring Dichtung

+ 2 Federn
+ Federhalter mit Zentrierbund
+ click easy Federhalter zum anschweißen






K2 - 32 für 32mm Krümmer Innen Durchmesser
K2 - 36
für 36mm Krümmer Innen Durchmesser

Entwicklung aus den Race Wars
Spezial Kalotten Set für Simson Gewinde
mit Doppel Metallring Dichtung

+ 2 Federn
+ Federhalter mit Zentrierbund
+ click easy Federhalter zum anschweißen



Hinweise


 1. Bitte nicht verwechseln:
 Übliche 32 mm Tuning Krümmer haben außen 32 mm und innen 29 mm Durchmesser
 Viele messen außen weshalb sich die Bezeichnung 32 eingebürgert hat

Aber auch weil 32 nach mehr klingt und Anbieter geneigt sind den besseren Wert anzugeben
 Rein technisch sind jedoch Innendurchmesser entscheidend. Daher unsere Angaben auf Innendurchmesser

 2. Entwicklung aus den Race Wars bestätigt, Doppel Metallring Dichtung erzeugt zuverlässigste Abdichtung
 dauerhaft hitzefest
 Andere Bauarten mit Viton geben mit der Zeit nach zumal Viton meißt aus Billigimport stammt
 Die Montage erfolgt ähnlich Kolben
 Hierzu besitzt die Kalottenmutter einen kegeligen Eingang zum leichteren einfädeln der Dichtringe
 Das System ist beweglich gestaltet womit Neigungsänderungen von Auspuff und Motor voll ausgeglichen werden
 Die Federaufnahme ist mit Zentrierbund was sie vom Alu des Zylinders fern hält
 Kein aufscheuern durch Vibrationen

 3. Gelenkfedern
 Auf den ersten Blick eine feine Sache. Einhaken in jeder Richtung möglich
 Fast alle haben jedoch geringere Zugkraft als eine starre Feder
 Einmal zu straff gezogen springt das Drehgelenk heraus und das wars dann
 Deshalb haben starre Federn ihre gute Berechtigung
 Besonders mit der drehbar zentriert gelagerten Federaufnahme an der Mutter

Das click easy System ermöglicht auch starren Federn leichte Federmontage weil hiermit nicht

in geschlossene Ösen eingefädelt werden muss. Drehbare Federn benötigt das System nicht.
