Vergaser Verbindungen zum Luftkasten

Wie hier Üblich gibts Wissen dazu

Für alle die seriellen Luftkasten verwenden. Auch wer nicht an Rennen teil nimmt wird hier nützliche Helferlein finden Manche Renn Reglements schreiben seriellen Luftkasten vor Zwangsläufig beginnt damit Anschließerei des Vergasers am Luftkasten samt Anschluss herrichten Oberlustig wird Fummelei mit große Vergaser zwischen Endurostreben Das die Streben keine Statik tragen und nichts Verstärken seih nur nebenbei mit gesagt Die Streben wurden ab Simson Werk für Enduro Optik Zwecke eingebaut Passend für den internationalen Markt wo zu dieser Zeit gerade Japaner Unmengen Enduro Modelle auf den Markt brachten Der Einfachheit halber sind die Streben quer Verschraubt, auf die Schwingenachse. Eben weil es quer Verschraubt ist, nicht längs stützen sich die Strebenösen nicht auf der Achse ab Die Befestigung ist so Instabil das öfter mal Schwingenachsen fest gezogen werden müssen Trotzdem sind die Wenigsten bereit sich von den nutzlosen Streben zu Verabschieden.... Sie bleiben drin und damit Vergaser Fummelei Extra für die schwierigen Fälle wurden hier spezielle Anschlüsse entwickelt Im Rennsport eingesetzt und immer weiter Verfeinert

Auch das schnell noch klären...
Im Einlass System sollen keine Schrauben mit Muttern verwendet werden. Auch nicht selbst sichernde Muttern Kein System das lose werdendes nach innen verlieren kann !!! Weil sich Muttern lösen können. Angesaugt werden und böse Zylinderschäden erzeugen Luftkästen sind aus Plaste und die gibt von allein mit der Zeit Spannungen frei Das ist auch der Grund warum sich Masse Verbindung im Luftkasten Lockert und dann Zündungsschäden beschert Warum werden trotzdem Systeme mit Schrauben + Muttern angeboten ? Wenn der Anbieter keine Ahnung davon hat und ihm s.... egal ist Mit ähnlicher Schlauheit gibts auch 40 mm Systeme für Mikuni obwohl Mikuni 43 mm hat Engstelle = Fremdwort. Passiert wenn Geld Verdienen egal mit was Vorrang hat

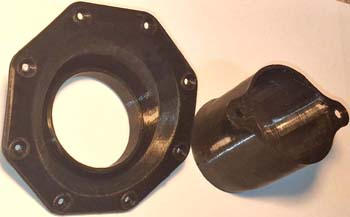

Die Anschlussplatten haben gewölbte Kontur von S51 Luftkasten, 1:1 passend mit sehr weiche Gummi Dichtung damit nichts Angeklebt werden muss und trotzdem Dicht ist. Staub und Wasserdicht Dichtungen bieten noch was Schönes. Sie können als Schablone genutzt werden zum Einpassen in den Luftkasten Schrauben sind Außen System. Da kann nichts rein Fallen Die Position am Luftkasten kann frei zum Vergaser platziert werden Weil wir wissen das Gummis manchmal schwer Aufsteckbar sind, haben diese Gummis hier - ganz weiches Material fast wie Silikon - Montage Laschen zum leichten Aufziehen auf den Vergaser - dickere Wandung für zuverlässig lange Haltbarkeit - Rastung für Schlauchschellen Speziell größere Vergaser sitzen meißt sehr dicht am Luftkasten und dann auch noch schräg Deshalb sind die Anschlüsse etwas nach innen gesetzt für mehr Handfreiraum Die Anschlussgummis haben Winkelversatz und können mit drehen ausgerichtet werden Zusammen gehts damit easy Leicht Wie Genannt alles ist in Rennen Erprobt und Verfeinert Racing Systeme erkennt man an der 8 eck Form

	Jedes Set mit Platte + Gummi + Dichtung A - 43 mm Anschluss ( Mikuni ) B - 50 mm Anschluss ( Polini, Koso, PWK ) C - 55 mm Anschluss ( Polini, Koso, PWK ) D - 63 mm Anschluss ( Polini, Koso, PWK ) je Set .......... 40,00€


Hier nun all in one Systeme für normale Alltags Nutzung quasi die zivilen Geschwister

	Platte+Gummi 30 mm Anschluss ( BVF ) Platte+Gummi 43 mm Anschluss ( Mikuni ) Platte+Gummi 50 mm Anschluss ( Polini, Koso, PWK ) Platte+Gummi 55 mm Anschluss ( Polini, Koso, PWK ) Platte+Gummi 63 mm Anschluss ( Polini, Koso, PWK ) Größe Platte 100 x103 mm und Lochabstand der Schrauben 85 x 88 sind immer Gleich Jede Platte + Gummi kann einzeln Erworben werden je Platte + Anschluss Gummi + Dichtung 30,00€ Die Anschluss Gummis haben leichte Winkelneigung zum Anpassen an den Vergaserwinkel Auch in engsten Bauraum lässt sich der sehr weiche Gummi leicht anschließen Der Anschluss ist leicht nach innen gesetzt und unterstützt leichte Montage Die Dichtung kann als Schablone genutzt werden

Hier weitere ältere Systeme

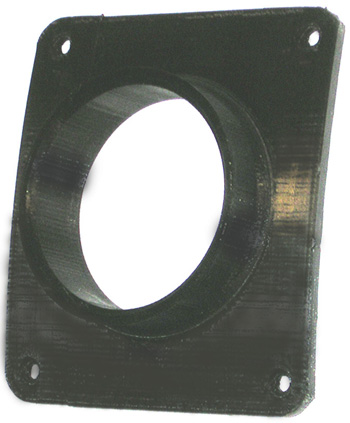

	Anschluss 1 Nutzt ebenfalls All in One Technik Mehrere Anschluss Größen auf gleiche Platten Größe Gewölbte Platte mit Gummi Dichtung Breite 90 mm, Höhe 100 mm, Dicke 3 mm Gummi Anschluss Aufsteckbar 60 mm langer Anschluss Gummi, Kürzbar zum anpassen an jede Länge Typ A für Mikuni VM20, VM24, VM26 alle mit 43 mm Mikuni Maß Typ B für 50 mm Vergaser Anschlussweite Typ C für 55 mm Vergaser Anschlussweite Set verfügbar in 1. gerade ...............................................30,00€ 2. mit 10° Winkel ...................................30,00€ 3. mit 20° Winkel ...................................30,00€ Es können auch andere Maße wie zB. 54 mm gefertigt werden

gerader Anschluss für Vergaser die hinten steil hoch stehen	20° Anschluss für Vergaser die relativ serielle Einbaulage haben

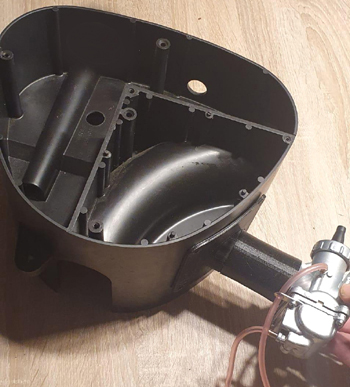

	Zylinder mit serielle Vergaser Aufnahme, auch mit Mikuni Aufnahme sind anschließbar Auch besondere mit zB. Boost Bottle sind damit anschließbar Im Bild mit 20° Anschluss

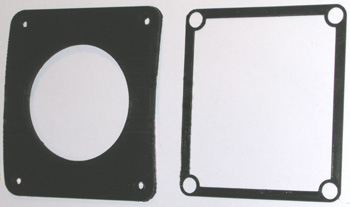

	Anschluss 2 einfache Ausführung Platte mit Loch + eingesenkte Gummi Dichtung Breite 90 mm, Höhe 100 mm, Dicke 3 mm 5 Ausführungen mit Loch Durchmesser 43, 50, 54, 55, 60, 66 mm Der Gummi Anschluss dichtet sich an der Platte und ist längs Verschiebbar

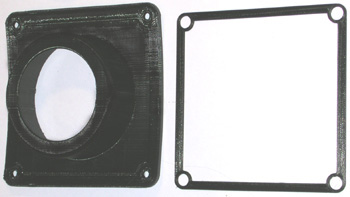

	Anschluss 3 Platte mit Gummi Verbindung zum Vergaser + eingesenkte Gummi Dichtung Breite 90 mm, Höhe 100 mm, Dicke 3 mm Der Gummi Anschluss hat in der Platte feste Einrastfunktion 4 Durchmesser für Vergaser mit Anschlussweite 43 mm ( Mikuni VM ) 50, 54, 55, 60 mm ( PWK, Koso und weitere )
	Flexibler Gummi in 4 Längen wählbar 20, 30, 40 und 50 mm ( weitere auf Anfrage ) Die Gummis haben eine Rastnut zum Einklippen von außen in die Trägerplatte Staub und Wasserdicht Gummi kann bei Bedarf gekürzt werden inklusive Gummi Dichtung und Gummi Verbindung Hinweis: Das von außen aufsetzen der Gummiverbindung ist etwas fummelig bei Platz unter 4 cm zwischen Vergaser zum Luftkasten


	Anschluss 4 Platte mit 20 mm nach innen versetzten Anschluss Breite 110 mm, Höhe 110 mm, Dicke 3 mm + eingesenkte Gummi Dichtung Gummi Verbindung zum Vergaser Verschiebbar Verfügbar in den Vergaser Anschlussweiten 43 mm ( Mikuni VM ) 50, 54, 55, 60 mm ( PWK, Koso, Polini + weitere ) inklusive Gummi Dichtung + Verbindung Die Montage erfolgt von außen und bietet 15 mm Verschiebeweg nach hinten Ideal für reibungslose Montage von außen Der Anschlussgummi muss dabei nicht zwingend gerade sitzen weil die Dichtlippen auch leicht schräg abdichten
	Der Gummi Anschluss hat eine schwimmende Führung mit außen liegende Dichtlippen die bündig im eingesenkten Rohr anliegen Der Verbindungsgummi ist in der Rohrführung nach hinten verschiebbar um 15 mm 4 Längen wählbar 20, 30, 40 und 50 mm Hinweis: Rille zwischen den Dichtlippen bitte mit Fett füllen

Mit den Anschluss Platten können auch Filtergehäuse gerettet werden bei denen Fräsversuche Misslungen waren
