fertige Tuning Luftfilter Systeme
   für Star, Sperber und Habicht
   mit aktiver Schalldämpfung



Serielle Luftfilter Systeme ab Simson Werk sind 50 Jahre alt
Gefertigt aus PVC mit Verschluss und Befestigungsweise seiner Zeit
Damit werden Luftmengen bedient die auf Serien Hubraum definiert sind
Deshalb setzt ein Abriegeleffekt ein ab Drehzahl bzw. Tempo X. Das ist bei Serie bewusst gewollt
Tuning wie größerer Hubraum und größere Vergaser erzeugen wesentlich größere Luftströme
Serien Systeme selbst mit radikaler Änderung können diese Größenordnung nicht bedienen
Das Gehäuse selbst begrenzt. Zwangsläufig bremst es Tuning Motoren aus
Generell Filterflächen um 6 cm Durchmesser bieten zwar Durchlass zum atmen des Motors
Es reicht aber nicht gleichzeitig für wirksames filtern. Der Name Filter ist so nicht verdient
Filterwirkung nicht besser als ohne Filter fahren.  Wozu dafür ein neues Gehäuse ?
Schaumfilter scheiden für SR4-2 bis SR4-4 ebenfalls aus weil dieser Flächenbedarf noch höher liegt
nicht besser filtert und offene Bauart durchweg laut ist. Empfindlich bei Regenfahrt ist es sowieso
Der bessere Weg ist ein gekapseltes System wartungsfrei und leise wie Serie

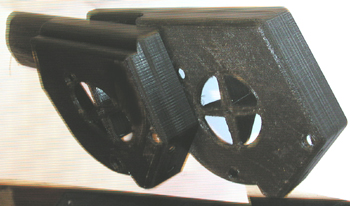

Unser System hat nicht einfach flachen Filter sondern sehr großen Radialfilter mit max. Fläche
plus Volumen. Dazu auch Schalldämpfer + Gemisch Absorber + Regenschutz
Wechselbarer Filtereinsatz von außen ohne Zerlegen des Systems
Alle Belange richtig Praxis erprobt, nicht nur einfach fahren und ja es fährt
Kunden haben 3 Jahre direkt mit entwickelt um diesen Höchstlevel zu erreichen
Nach machen wäre leicht wenn es ohne Wissen zu Strömungsdynamik ginge
Gehts aber nicht und so zeigen Nachbauten technische Fehler
Made in Suhl County ist viel mehr als das sichtbare Tuningteil

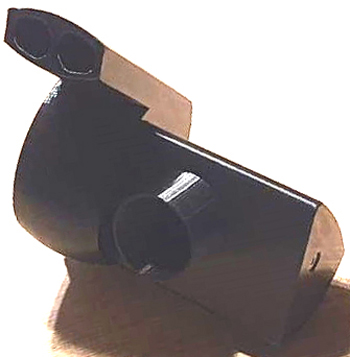

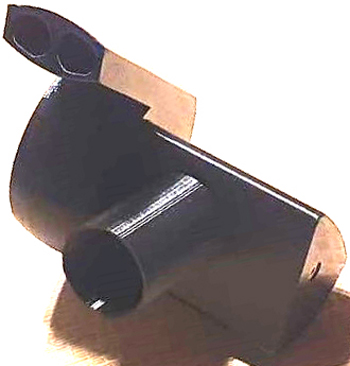

   Komplett System Stage 1
   für Serie + leichtes Tuning bis 75 ccm max. 19 mm Vergaser


  Komplett System für ..................................................... 99,00€
    Ersatz Filtereinsatz einzeln ........................................... 10,00€

    Gummi Vibrationsdämpfer einzeln ............................... 10,00€
    alle Teile auch einzeln als Ersatz erhältlich

    Einbauzeit ca. 30 min
Zum Einbau müssen keine Änderungen am Fahrzeug durchgeführt werden




  2 Seitengehäuse zur Wahl
  für BVF oder Mikuni Vergaser
  Bitte angeben  welcher Vergasertyp
  verwendet wird

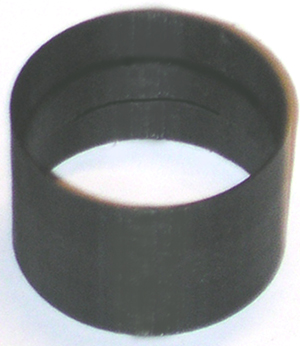

  2 Gummi Längen zur Wahl
  Bitte angeben
  Wird der Vergaser mit oder ohne
  serielles Metall Zwischenstück
  am Zylinder montiert

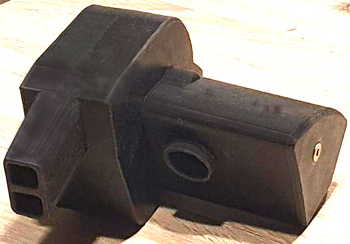

   Komplett System Stage 2   inklusive 2 Wechselmodule

  für Tuning bis 90 ccm max. 22 mm Vergaser

  Komplett System für  ................................................ 109,00€
    Ersatz Filter Einsatz einzeln ....................................... 10,00€
    Ersatz Einlassmodul einzeln ...................................... 10,00€
    Gummi Vibrationsdämpfer einzeln ............................ 10,00€
    alle Teile auch einzeln als Ersatz erhältlich

  Einbauzeit ca. 30 min Zum Einbau müssen keine Änderungen am Fahrzeug durchgeführt werden

   Unterschiedlicher Hubraum und Vergasergrößen ergeben unterschiedliche Parameter die sich
   leider nicht in einem Bautyp vereinen lassen. Deshalb sind 2 spezialisierte Stages bereit gestellt

Beide Stages sind mit interner + externer Schalldämpfung, also je 2 gekoppelte Dämpfsysteme
   Ebenso ist eine Absorbtionskammer integriert welche zurückschlagendes Mischöl vom
   Filtereinsatz fern hält. Beide Stages verfügen über schwenkbare Einstellung zum Vergaser
   Desachsiert drehbare Gummi Anschlüsse geben vollendete Einstellung
   Damit werden auch Fertigungs Unterschiede von Tuning Zylinder ausgeglichen, die es leider gibt
   Beide Stages sind mit Gummi Vibrationsdämpfer erweiterbar. Er wird an Stelle der seriellen
   Blechhalterung montiert und hält Schwingungen vom Filtersystem fern

   Filter Funktion siehe Video

   75N Zylinder leistungsgesteigert  110 Km/h
   Filter Stage 2 + BVF 21 + Boost Bottle

                      Video

 Das Ansauggeräusch ist leiser als das Lüfterrad. Wer hat seinen Lüfter das letzte mal gehört ?
 Direktes Ansprechen von unten heraus,  freies kraftvolles ausdrehen ohne Begrenzungseffekt

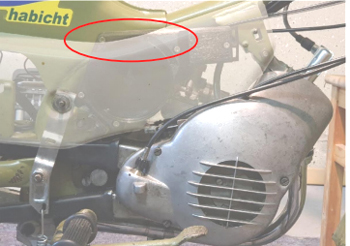

Ansaugung aus dem kühlen Fahrtwind, geschützt von der Fahrzeug Verkleidung. Regenfahrt tauglich

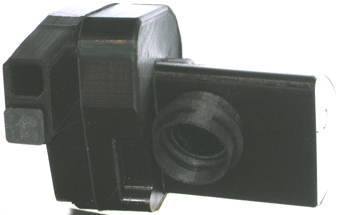

Es können alle BVF und Mikuni VM Vergaser angeschlossen werden

  2 Seitengehäuse zur Wahl
  für BVF oder Mikuni Vergaser
  Bitte angeben  welcher Vergasertyp
  verwendet wird

  2 Gummi Längen zur Wahl
  Bitte angeben
  Wird der Vergaser mit oder ohne
  serielles Metall Zwischenstück
  am Zylinder montiert

  Wird nachträgliches Wechseln von Vergaser angestrebt wird die Mikuni Version empfohlen

Diese hat den größeren Anschluss Durchmesser und kann jederzeit von BVF auf Mikuni hin und her

gewechselt werden. Für diese stehen BVF und Mikuni Gummi Anschlüsse bereit

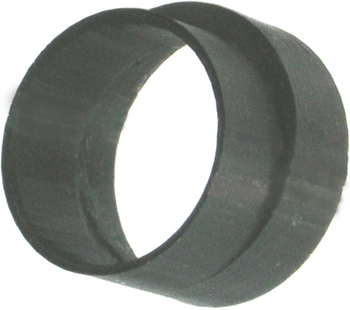

  Die Gummiverbindungen sind exentrisch
  So wird mit drehen jede Position erreicht die der Vergaser vorgibt

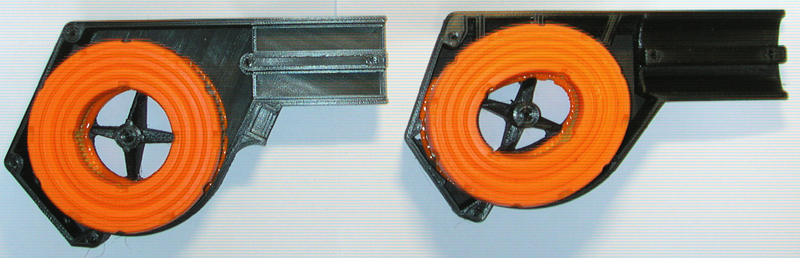

  Einlass Wechselmodule
  dienen bei Stage 2 zur Anpassung an den Luftbedarf
. Der Ursprung stammt aus der Entwicklung

Weil der Umgang damit recht einfach ist und zugleich sehr nützlich,
  wurde die Wechselmöglichkeit ins fertige Produkt übernommen
  Damit muss keiner mehr Vergaser Chirurg sein um gutes Fahrergebnis zu erreichen

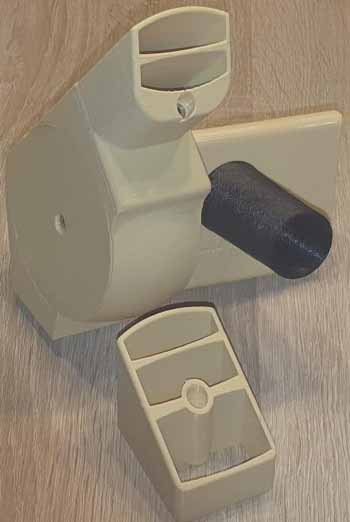

  Modul 1
  ( mit 2 Öffnungen ) 1000 mm² Fläche
  für Vergaser bis 19 mm, bis 75 ccm
  Bei Überschreiten der Vergasergröße oder des
  Hubraums wird Modul 2 gewählt

  Modul 2
  ( mit 3 Öffnungen ) 2200 mm² Fläche
  für Vergaser bis 22 mm, bis 90 ccm
  Modul 2 setzt im oberen Drehzahldrittel
  einen Tick mehr Kraft frei



 Auch in Farbe Elfenbein verfügbar

+ weitere Farben

 Für alle gilt:

Seitengehäuse ist schwenkbar zum

einstellen auf die Vergaser Position

 Wahlweise mit kurzen Verbindungsgummi

für Vergaser mit Metall Zwischenstück am

Zylinder

 Oder langer Verbindungsgummi für

Vergaser ohne Metall Zwischenstück

am Zylinder

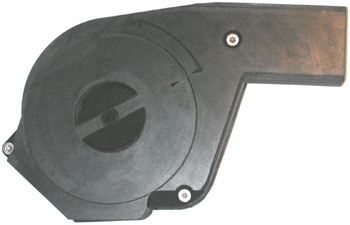

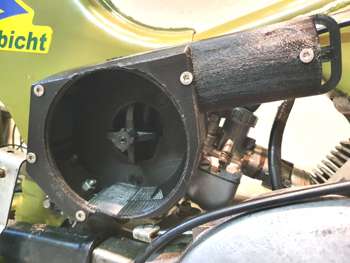

  Filterwechsel erfolgt ca. alle 10000 km über den runden Seitendeckel

Der Filter Einsatz ist
  - zerlegbar
  - Wasser unempfindlich
  - wieder verwendbar
  - Filterstoff ist auswaschbar zB. in Benzin ohne Öl
  Für diesen Trockenfilter bitte kein Filteröl verwenden
  Neuer Filterstoff ist überall und günstig für Cent Beträge verfügbar

 Vergaser ohne Metall Zwischenstück  -  Boost Bottle System

Boost Bottle System BVF

speziell für SR4-2 Star
SR4-3 Sperber,
SR4-4 Habicht
auch nutzbar für
KR51/1, KR51/2, S50, S51

perfekt bei Verwendung des Vergasers
ohne
Metall Zwischenstück
Ein Mikuni System gibt es ebenfalls

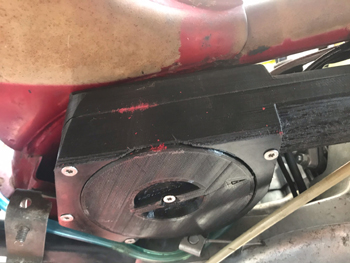

Montage der Bottle erfolgt bei den SR4

Modellen in der oberen Motor Aufnahme

Der Verbindungsgummi ist biegsam
+ spezielles Biegeelement
+ spezielle Steckverbindungen

Der untere Anschluss wird zwischen
Vergaser und Zylinder gesetzt und
blockt gleichzeitig den Wärmegang

Set Preis: ............ 60,00€


 Gern wird die Metallverbindung zwischen Zylinder und Vergaser weg gelassen
 Durch den kürzeren Ansaugweg wird höhere Leistung + Tempo erzeugt. Drehzahl bis 12000 U/min
 Weniger gern wird dazu berichtet, das es hierfür am Markt keine passenden Auspuff Anlagen gibt
 die ebenfalls bis 12000 arbeiten. Daher werden fälschlicher Weise übliche Auspuff Anlagen genutzt,
 die eigentlich für Verwendung mit Metall Zwischenstück passen
 Erst beides zusammen ( Metall Zwischenstück weg lassen + 15 cm kürzerer Auspuff )
 würde vollen Vorteil an Leistung + Tempo ergeben
 Eben diese kürzeren Auspuff Anlagen gibt es nirgends und passen zudem nicht ans Fahrwerk
 Deshalb bleiben alle Motoren mit Weglassen des Metall Zwischenstücks deutlich unterhalb 12000
 und bilden dazu in aller Regel einen Mitteinbruch im Nutzband
 Genau genommen ist es eine Fehlabstimmung

 Der perfekte Ausgleich wird mit Boost Bottle System geschaffen
 Damit ist das Nutzband wieder auf vollen Leistungslevel in voller Nutzbreite
 Mit Boost Bottle System gewinnt der Motor von unten heraus spürbar mehr Zugkraft + Bandbreite


Allgemeines zu Metall Zwischenstück

Weil Unklarheit herrscht und immer wieder Fragen gestellt werden, hier Hinweise
Speziell für die alten Simson Modelle gibt es 63er, 75er und 90er Zylinderkits
Hierzu empfehlen Anbieter 16er bis 21er Vergaser direkt am Zylinder
ohne Metall Zwischenstück anzubauen
Als passender Auspuff wird zB. AOA3 empfohlen

Kann man machen. Klüger ist aber nicht ohne nachdenken zu machen, nicht einfach so
Was Werbung nicht verrät ist Physik
Seit vielen Jahren eine Eigenart am Massenmarkt
Verbraucher sollen nicht schlauh sein sondern Werbegeleitet kaufen
Physik spricht klar aus, das jede Längen Änderung auch ihren speziellen Auspuff benötigt
Mit Metall Zwischenstück bzw. ohne ist Längen Änderung
AOA3 für alles geht also nicht

Ohne Metall Zwischenstück mit 21er Vergaser wird eine so hohe Resodrehzahl erzeugt
die kein Auspuff am Markt bedienen kann, keiner in Serien Optik. Auch kein AOA3
Konkret geht am 75er mit 21er Vergaser das Nutzband 6000 - 12000 U/min
Am kleineren 63er mit 21er Vergaser gibts das Nutzband 6500 - 12500 U/min
Weil der AOA3 weder bis 12000, erst recht nicht bis 12500 U/min bedient,
riegelt der AOA3 den Motor schon weit unterhalb ab. Bei runde 10500 U/min ist seine Grenze
Damit sind vom AOA3 runde 2000 U/min weg gebügelt, vernichtet und verloren
Man kann den Krümmer kürzen
Das ist schon berücksichtigt und auch damit geht der AOA3 nicht auf die 12000
Der Auspuff bzw. Krümmer ist hierfür einfach nicht weit genug kürzbar
Die optimale Länge befindet sich genau in der Krümmerbiegung
Dort lässt sich der Auspuff leider nicht mit dem Krümmer verbinden
In der Folge bleibt der Auspuff immer zu lang und riegelt deshalb die Drehzahl
schon spürbar unterhalb des eigentlichen Nutzbandendes ab
Deshalb fahren 63er und 75er mit AOA3 auch nur 95 statt 110.  15 Km/h verschenkt
Wer keine hohen Drehzahlen nutzen möchte den wird das soweit wenig stören
Diese Abriegelung hat jedoch noch einen Effekt. Dieser wird stören
Gleichzeitig wird auch die Leistung im Nutzband gesenkt
weil sich Einlass Reso und Auslass Reso nicht deckend treffen
Das bildet in Bandmitte einen Einbruch
75er würden eigentlich mit Ihren Kanaldaten und Ausstattung 14 - 15 PS schaffen
Besonders mit 21er Vergaser ohne Metall Zwischenstück
Jedoch hierzu sagt der AOA3 schon weit darunter, nein kein Bock
So fahren 63er und 75er mit der herab gesetzten Leistung und geringerer Drehzahl des AOA3

 Wie heißt es ? Wenn der Berg nicht zum Propheten kommt ....
Dann kann man es anders herum anpassen
Das Metall Zwischenstück doch einsetzen. Die sogenannte Rückwärts Anpassung
Wenn nicht den Auspuff auf das Einlass System abstimmen dann den Einlass auf den Auspuff
So bekommt man die Nutzbandbreite des AOA3 auch auf der Vergaserseite vereint
Bei runde 95 wird es bleiben weil es nun mal der AOA3 vorgibt
Aber die Kraft im Nutzband, sprich Beschleunigung verbessert sich
Ohne Metall Zwischenstück passt eigentlich nur ein spezieller Auspuff dazu
Wenn man 75er Zylinder überarbeitet und den Auspuff genauer vornimmt
erreicht man auch 15 PS und 110 Km/h
Das ist ein durchweg besseres fahren aber wird nur von denen erreicht
die sich entschließen eine Überarbeitung durchführen zu lassen
Der Witz daran ist, so wie sich jetzt Fahrer mit 95 begnügen, gewöhnt man sich schnell an 110
Kaum daran gewöhnt möchte man dann keinesfalls weniger als die 110
Mancher meint, der 75er schafft 95 aber hat schön Durchzug von unten. Stimmt
Mit Überarbeitung auf 110 hat er dann noch mehr Durchzug von unten
Das gesamte Nutzband hat mehr Durchzug und 15 Km/h mehr noch dazu


Hinweise Vergaser

Auch dabei setzt der Markt viel Werbung ein und lenkt Verbraucher
21er BVF gekauft ist schnell. Auch angebaut und dann das Abstimmen
Als Grundwissen dazu. Die Dinger kommen aus chinesischer Produktion zum Kleinstpreis
Wer da eine vollwertige Bestückung oder Abstimmung erwartet
war wahrscheinlich zu lange blinkender Werbung ausgesetzt
Generell erst mal komplett zerlegen und einstellen siehe Schwimmer usw.
Wer das nicht macht und trotzdem guten Motorlauf sucht wird eben später zerlegen
Wenn man gleich noch 2 - 3 Bauteile wechselt wird der Motorlauf noch besser

Der Vergaser bildet generell und immer die engste Stelle im 2 Takt Einlass System
Deshalb weil die engste Stelle auch die höchste Strömgeschwindigkeit bietet
Perfekt zum zerstäuben
Setzt Du nun einen 21er Vergaser an einen Zylinder der nur bis 19er Durchlass bietet
hast Du verloren, und zwar doppelt
Der ganze Motor arbeitet nicht besser als wäre gleich ein 19er Vergaser dran
Nicht staunen denn der 21er Vergaser will dann keine größere Düsen als der 19er benötigt
Damit sagt Dir der Motor mit klarer Maschinensprache das er nicht die Leistung bringt
die er eigentlich mit 21er schaffen könnte. Die Füllung ist einfach nicht da
Füllmenge ist das eine. Das Ansprechverhalten leidet aber auch
weil die höchste Strömgeschwindigkeit dann nicht im Vergaser liegt

Abhilfe wäre den Vergaser so wählen das er zum Zylinder Einlass passt oder
den Zylinder Einlass auf 21 bringen
Dann klappts weil der Vergaser dann wieder die engste Stelle bildet
Achte deshalb auch darauf welchen Innen Durchmesser das Metall Zwischenstück hat
Niemals dünner als der Vergaser


Zubehör

BVF Exenter Anschluss

für ganz harte Fälle wenn die
Gehäusehalterung verbogen ist
oder der Zylinder + Vergaserflansch
extreme Mittenabweichung haben



Mikuni Anschluss 1

mit Faltenelement
innen Durchmesser 42,5 mm
Wandung 2 mm dick
Länge 30 mm
wahlweise Länge 65 mm

zäh biegsam
montierbar mit Abnehmen des
Seitengehäuses
passt an Mikuni
30 mm Gummi Länge mit Metall
Zwischenstück zum Zylinder
65 mm Gummi Länge ohne Metall
Zwischenstück zum Zylinder



Mikuni Anschluss 2

innen + außen glatt
innen Durchmesser 42,5 mm
Wandung 2 mm dick
Länge 30 mm
wahlweise Länge 65 mm

zäh biegsam
montierbar mit Abnehmen des
Seitengehäuses
passt an Mikuni
30 mm Gummi Länge mit Metall
Zwischenstück zum Zylinder
65 mm Gummi Länge ohne Metall
Zwischenstück zum Zylinder



Mikuni Anschluss 3

innen mit Absatz
außen glatt
Wandung Aufnahme 1 mm dick
Durchmesser 42,5 mm
Wandung Kern 2 mm dick
Durchmesser 40,5 mm
Länge 30 mm
wahlweise Länge 65 mm

sehr biegsam und leicht montierbar
passt an Mikuni
30 mm Gummi Länge mit Metall
Zwischenstück zum Zylinder
65 mm Gummi Länge ohne Metall
Zwischenstück zum Zylinder


Die Entwicklung der Filtersysteme war recht aufwendig
Engagierte Fahrzeugbesitzer waren daran beteiligt
Dank an jeden einzelnen
Hier Einblicke mit Bilder der Vorversionen
Alle Vorstufen waren
längs geteilt zerlegbar
Gehäuse mit Verschraubung
Vorstufe 1
Vorstufe 2

Anpassungen für Vergaser
und Kupplungshebel
Erweiterung auf Mikuni
verstärkte innere Durchflussrate
Winkel Anpassung zwischen
Seitengehäuse und Rahmen

Vorstufe 3

Deckel mit Verriegelung
Anpassung Seitendeckel oben
Freiraum für Kupplungshebel

Vorstufe 3

mit Boost Bottle System

Vorstufe 4

Anpassung Seitendeckel
zum Rahmen
Kupplungsanschlag Motor
Vergaser Zugänglichkeit
Vergaser Anschluss korrigiert
Umplatzierung von Schrauben
Gehäusewinkel

Vorstufe 5

Anpassung Seitendeckel oben
Konturen geändert
Einsenkung längs
Winkel geändert

Vorstufe 6

Oberkontur zum Seitendeckel
nach außen angeschrägt
Gehäuse abgesenkt

verworfene Zwischenstufen
um den engen Platz im Fahrzeug
besser auszunutzen
Hier könnten noch hunderte Bilder eingefügt werden
Die Stufen lassen erahnen wie hoch der Aufwand war
